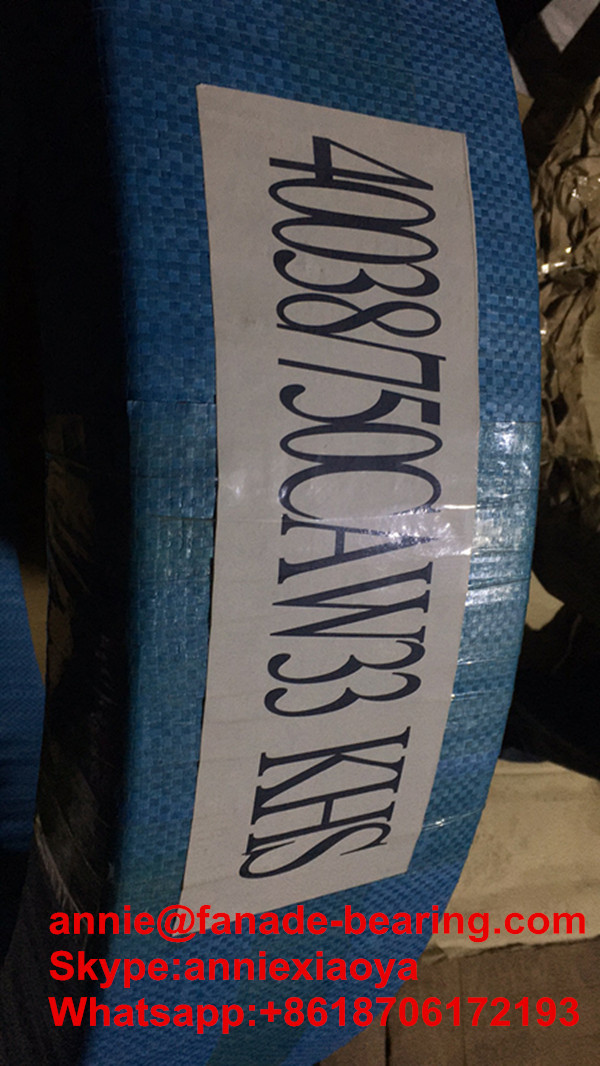

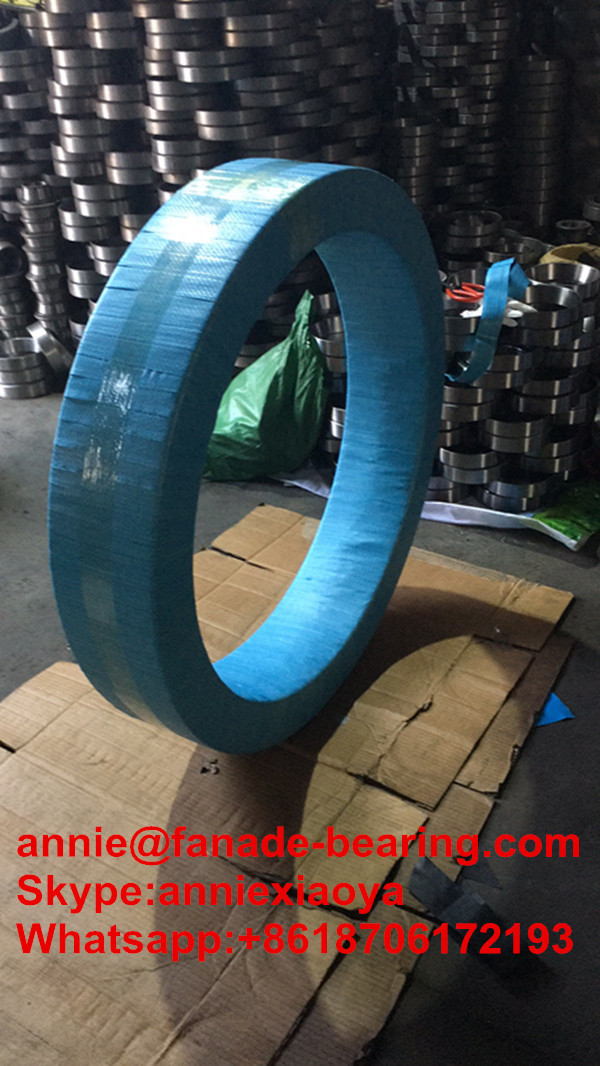

محامل أوتوماتيكي ذو طابعة مستديرة مزدوجة 40038 750CAW33 للآلات الكبيرة مع قفص نحاسي من CA،MA،MB/W33 40038/750
مقدمة محامل الدوار المتماثل الذاتي / محامل الدوار الكروي
تحتوي أسطوانات الدولبي على أدوات شكل برميل بين الحلقة الداخلية ، والتي لديها مسارين ، والخارجيةالحلقة التي لديها مسار واحد كروي. منذ مركز انحناء سطح مسار الحلقة الخارجية تتزامن معمحور الدعامة، فهي موازنة ذاتية بطريقة مماثلة لتلك التي من الدعامة الكروية.
خصائص محملات الدوار الكروية
1) يتم توفير محامل الكروية بشكل أساسي مع صفين من المواليد الكروية التماثليةمسار الكرة في حلقة خارج.
2) مع القدرة جيدة على المواءمة الذاتية ويمكن أن تعمل عندما الانحراف العمود تحت الحمل أو الانحراف العمود تحتالحمل أو عدم مواءمة العمود في التثبيت ، وزاويتها المسموح بها هي 1 إلى 2.5 درجة.
3) هذا النوع من المحامل لديه القدرة على تحمل الحمولة الثقيلة والقدرة على مكافحة الاصطدام، بالإضافة إلى الأحمال الشعاعية، فإنهاويمكن أن تحمل الحمل المحوري في اتجاهين.
4) بشكل عام، هذا النوع من المحامل يسمح بدرجة محدودة منخفضة.
التطبيق
يتم استخدام المحامل الكروية في تطبيقات لا حصر لها، حيثما يجب السماح للحركة الدوارة بتغيير محاذاة محور دورانها. مثال رئيسي هو قضيب ربط على تعليق السيارة.ميكانيكا التعليق يسمح للمحور للتحرك صعودا وهبوطا، ولكن يتم تصميم الروابط للسيطرة على هذا الحركة في اتجاه واحد فقط ويجب أن تسمح بالحركة في الاتجاهات الأخرى.الآلات الثقيلة، آلات الخياطة، والعديد من التطبيقات الأخرى
|
رمز جديد
|
40038/750 |
|---|---|
|
نوع المحامل
|
محاملات أدوات كروية
|
|
العلامة التجارية
|
صناعة المعدات الأولية
|
|
نوع العمل
|
المصنع
|
|
Id (ملم)
|
750 |
|
OD (ملم)
|
920 |
|
B (ملم)
|
170 |
|
الوزن ((كجم)
|
252 |
|
المواد
|
الصلب الكروم أو الصلب المقاوم للصدأ
|
|
وقت التسليم
|
2-3 أيام من المخزون، 15-30 يوما لOEM
|
|
التعبئة
|
التعبئة الصناعية أو التجارية
|
|
شروط الدفع
|
(ت) ، (ويسترن يونيون) ، (باي بال)
|
|
المضمون
|
سنتان
|
| d(mm) | D ((ملم) | B ((ملم) | ||
| 22215 | 75 | 130 | 31 | |
| 21315 | 75 | 160 | 37 | |
| 22315 | 75 | 160 | 55 | |
| 22216 | 80 | 140 | 33 | |
| 21316 | 80 | 170 | 39 | |
| 22316 | 80 | 170 | 58 | |
| 22217 | 85 | 150 | 36 | |
| 21317 | 85 | 180 | 41 | |
| 22317 | 85 | 180 | 60 | |
| 22218 | 90 | 160 | 40 | |
| 23218 | 90 | 160 | 52.4 | |
| 21318 | 90 | 190 | 43 | |
| 22318 | 90 | 190 | 64 | |
| 22219 | 95 | 170 | 43 | |
| 21319 | 95 | 200 | 45 | |
| 22319 | 95 | 200 | 67 | |
| 23020 | 100 | 150 | 37 | |
| 22220 | 100 | 180 | 46 | |
| 23220 | 100 | 180 | 60.3 | |
| 21320 | 100 | 215 | 47 | |
| 22320 | 100 | 215 | 73 | |
| 23022 | 110 | 170 | 45 | |
| 23122 | 110 | 180 | 56 | |
| 24122 | 110 | 180 | 69 | |
| 22222 | 110 | 200 | 53 | |
| 23222 | 110 | 200 | 69.8 | |
| 21322 | 110 | 240 | 50 |
