| الـ MOQ: | قطعة واحدة |
| السعر: | USD0.1-1000/PC |
| العبوة القياسية: | صندوق كرتوني قياسي / علبة لوح خشبي |
| فترة التسليم: | 3-5 أيام عمل |
| طريقة الدفع: | L/C، T/T، ويسترن يونيون |
| قدرة التوريد: | 100000 قطعة / الأسبوع |

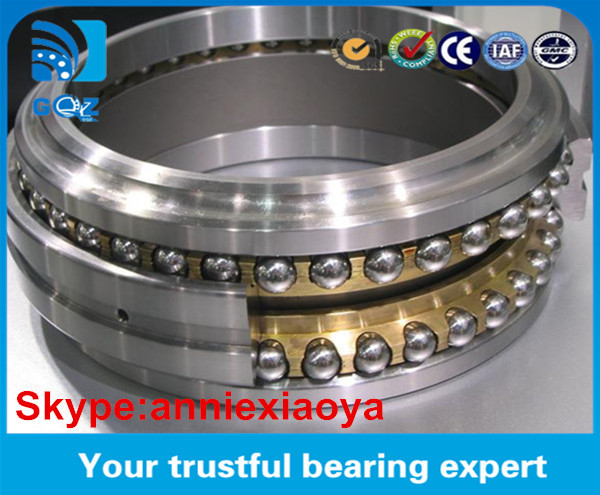

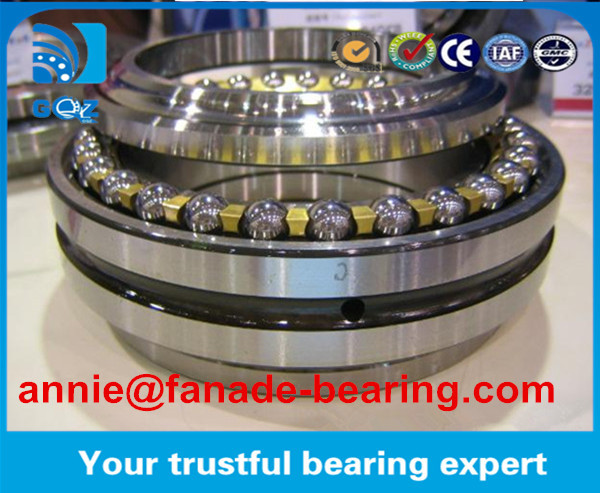

NSK محورية محاور كرة اتصال زاوية 160TAC20D+L CNC Spindle 160x240x96 mm محاور اتصال زاوية 160TAC20D+L
محامل الكرات ذات الجهة الزاوية المزدوجة هي محامل عالية الدقة مصممة خصيصًا للدبابيس الرئيسية لآلات الأدوات.
NSK محوري محورية الاتصال محورية محورية 160TAC20D + L CNC نظام ترقيم الفولاذ.
محامل NSK 160TAC20D+L محامل لتصميم محرك الدوران:
محامل NSK 160TAC20D+L محامل لفولاذ المحرك المواصفات:
| اسم السلعة | NSK اتجاهين محمل كرة اتصال زاوية |
| نموذج المحامل | 160TAC20D+L |
| مواصفات المحامل | 160*240*96 ملم |
| الوزن / كجم | 13 كيلوغرام |
| سلسلة المحامل | سلسلة TAC |
| مادة الحلقة | الفولاذ الكروم |
| معيار الجودة | ISO9001:2008 |
| الدقة في المحامل | P5 ، P4 |
| القفص | النحاس |
| الخدمة | عرض خدمات OEM |
محاور كرات اتصال زاوية محورية 160TAC20D+L
رقم المحامل: 160TAC20D+L
الحجم (ملم): 160x240x96
العلامة التجارية:
قطر الحفرة (ملم): 160
القطر الخارجي (ملم): 240
العرض (ملم): 96
أبعاد المحامل ومواصفاتها في كتالوج العلامة التجارية:
d - 160 ملم
D - 240 ملم
T - 96 ملم
C - 48 ملم
الزاوية (α) - 60 درجة
r min - 2,1 ملم
r1 min - 1,1 ملم
Da - 228 ملم
- 2 ملم
- 1 ملم
da - 191 ملم
الوزن - 13 كجم
الحمل الديناميكي الأساسي (C) - 185 kN
الحمل الثابت الأساسي (C0) - 680 كيلون
سرعة التشحيم - 2 300 دورة/دقيقة
سرعة التشحيم (الزيت) - 2 500 دورة/دقيقة
NSK محوري محورية الاتصال محاور الكرات 160TAC20D+L CNC Spindleطراز سلسلة محرك محور:
سلسلة NSK HIGH PRECISION محامل الكرات الزاوية:
15TAC47BSUC10PN7B,17TAC47BSUC10PN7B,20TAC47BSUC10PN7B,25TAC62BSUC10PN7B,30TAC62BSUC10PN7B
30TAC72BSUC10PN7B،35TAC72BSUC10PN7B،40TAC72BSUC10PN7B،40TAC90BSUC10PN7B،45TAC75BSUC10PN7B
45TAC100BSUC10PN7B، 50TAC100BSUC10PN7B، 50TAC120BSUC10PN7B، 60TAC120BSUC10PN7B، 55TAC100BSUC10PN7B
| رقم الطراز | d(mm) | D ((ملم) | T ((ملم) | C ((ملم) | الوزن ((كجم) |
| 35TAC20X+L | 35 | 62 | 34 | 17 | 0.358 |
| 40TAC20X+L | 40 | 68 | 36 | 18 | 0.435 |
| 45TAC20X+L | 45 | 75 | 38 | 19 | 0.549 |
| 50TAC20X+L | 50 | 80 | 38 | 19 | 0.59 |
| 55TAC20X+L | 55 | 90 | 44 | 22 | 0.898 |
| 60TAC20X+L | 60 | 95 | 44 | 22 | 0.963 |
| 65TAC20X+L | 65 | 100 | 44 | 22 | 1.03 |
| 70TAC20X+L | 70 | 110 | 48 | 24 | 1.41 |
| 75TAC20X+L | 75 | 115 | 48 | 24 | 1.49 |
| 80TAC20X+L | 80 | 125 | 54 | 27 | 2.02 |
| 85TAC20X+L | 85 | 130 | 54 | 27 | 2.12 |
| 90TAC20X+L | 90 | 140 | 60 | 30 | 2.83 |
| 95TAC20X+L | 95 | 145 | 60 | 30 | 2.93 |
| 100TAC29X+L | 100 | 140 | 48 | 24 | 1.87 |
| 100TAC20X+L | 100 | 150 | 60 | 30 | 3.08 |
| 105TAC29X+L | 105 | 145 | 48 | 24 | 1.96 |
| 105TAC20X+L | 105 | 160 | 66 | 33 | 3.94 |
| 110TAC29X+L | 110 | 150 | 48 | 24 |
2.04 |
