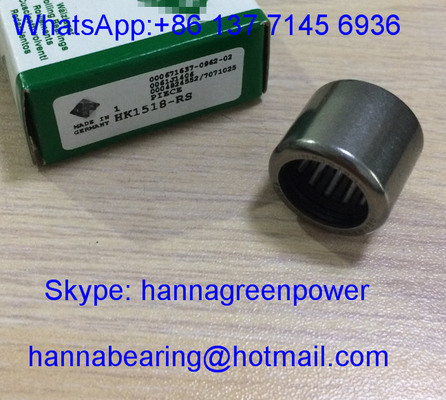

HK1518 / HK1518-RS حمالة حمالة الإبرة / HK1518RS حمالة حمالة الكأس المسحوبة مع نهاية مفتوحة 15x21x18mm

1لمحة عامة عن المنتج

HK1518، HK1518-RS و HK1518RS هي محامل رُقائق إبرة كوب مفتوحة ذات صف واحد بدون حلقة داخلية، مقاس مركزي موحد Fw = 15mm قطر الداخل للرُقاقة، قطر الخارج D = 21mm،العرض الإجمالي C=18mm. تتبنى سلسلة HK المتكاملة قطعة واحدة مطبقة فولاذ رقيقة الكأس الخارجية مع من خلال الهيكل المفتوح، وضغطت مباشرة في فتحة التداخل في المنزل للتثبيت،لا حاجة إلى ملحقات إضافية للتثبيت.

• HK1518: النوع الأساسي المفتوح بدون غطاء مطاطي ، تبديد الحرارة الممتاز ، مناسب لبيئات العمل الداخلية النظيفة والجافة.
• HK1518-RS / HK1518RS: رموز علامة مختلفة لنسخة مغلقة من المطاط اللاصق NBR ذات الشفاه الواحدة متطابقة ، تم تثبيت ختم RS على جانب واحد لحجب الغبار الدقيق ،سائل القطع والرطوبة الخفيفة لأورشية الإنتاج الملوثة قليلاً.

القفص الصلب المطبع يفرق بشكل متساوٍ بين أدوات الأدوات الكثيفة لتحقيق قدرة حمولة شعاعية عالية للغاية تحت مقطع شعاعي ضيق للغاية.يجب أن يتم إطفاء سطح عمود التثبيت المتطابق إلى HRC60 ٪ 64 مع التشطيب العاكسي لتكون مسارًا داخليًاهذه السلسلة تحمل فقط الحمل الشعاعي النقي، تستخدم على نطاق واسع لصناديق التروس المصغرة، أدوات الكهرباء المحمولة يدويًا، أدوات التوتر النسيجية، الأجزاء المنزلقة الدوارة الآلية،صمامات هيدروليكية صغيرة ومجموعات نقل الآلات الزراعية الخفيفة ذات مساحة تركيب شعاعية محدودة.

احصل على عرض عرض خلال 24 ساعة لمشروعك

2المواصفات التقنية

المعايير الأساسية الموحدة

Fw (القطر الداخلي لمجموعة الإبرة): 15 ملم
القياس الخارجي D: 21 ملم
العرض الإجمالي C: 18 ملم
هيكل: صف واحد من خلال محمل إبرة الكأس المفتوحة ، لا حلقة داخلية ، حاوية رجل الصلب المسطمة
المواد: أدوات الكأس والإبرة المنزلة GCr15 من الفولاذ ذو الكربون العالي والكروم
الإفراج الشعاعي القياسي: الإفراج الشعاعي القياسي
سرعة الدوران الحد من الدهون المرجعية: 15000 دورة/دقيقة
سرعة الدوران المحدودة للزيت: 18800 r/min
صلابة العمود المتطابقة المطلوبة: HRC60 ∼64 التشطيب العلوي للمرايا
الحد الأدنى للشفرة r: 0.6 ملم

HK1518

الختم: مفتوحة على الطرفين، بدون غطاء مطاطي
الحمل الديناميكي Cr: 11300 N
محرك الحمل الثابت: 14700 N
الحد الأقصى لتحميل التعب Pu: 2010 N
الوزن الصافي: 0.0145 كجم

HK1518-RS / HK1518RS

الختم: صفحة RS NBR ذات جانب واحد، صفحة غبار المطاط، رقمين للجزء لنفس الهيكل المغلق
الحمل الديناميكي Cr: 10950 N
محرك الحمل الثابت: 14250 ن
الحد الأقصى لتحميل التعب Pu: 1950 N
الوزن الصافي: 0.0149 kg
الرسومات البعدية الكاملة وبيانات الحمل الفني الكاملة لثلاثة نماذج متوفرة عند طلب العميل.

3المزايا الرئيسية

1. التصميم المتكامل للصلب الرقيق الذي تم سحبه من الكأس ، يتم ضغطه مباشرة في فتحة التدخل في السكن دون حلقات قفزة أو أغطية تحديد الموقع ، مما يقلل من قطع التجميع وتكلفة العمل
2. القطع الشعاعي الرقيق للغاية يقلل من المساحة الشعاعية المحتلة للمعدات ، ويتطابق تمامًا مع متطلبات التصميم الهيكلي للناقلات المدمجة المصغرة
3. خياران هيكليان (مفتوحان / RS واحد مغلق) تغطي ظروف العمل الشائعة: بيئات الإنتاج الجافة النظيفة والرطبة الغبارية ؛HK1518-RS و HK1518RS هما منتجات مختومة متطابقة مع معايير علامة مختلفة
4. ترتيب الدوال الإبرة الكثيفة يوفر صلابة شعاعية متميزة وقدرة حمولة ثقيلة ، والعمل المستمر المستقر في متوسط السرعة تحت الأحمال الضوئية المتكررة
5. القفص الحديدي الخفيف الوزن يضمن توجيه الدوار المتساوي وخسائر الاحتكاك المنخفضة وتبديد الحرارة الفعال لتشغيل المعدات دون توقف دورة طويلة
6. الخيارات التي يمكن تخصيصها تشمل أغطية مركبة 2RS مزدوجة الجانبين ، و C3 المساحة الشعاعية المكبرة ، والفولاذ المقاوم للصدأ الكأس المسحوبة المضادة للصدأ ، و OEM علامة الليزر و ملء الدهون المقاومة لارتداء درجات الحرارة العالية
   تبسيط عمليات معالجة الغطاء بشكل فعال وتوسيع عمر الخدمة لمجموعات ناقل القوة المدمجة في نهاية العمود

4التطبيقات

هذا المجموعة HK1518 / HK1518-RS / HK1518RS متعددة المواصفات المفتوحة المسحوبة الكأس إبرة عجلة حمالة مطابقة على نطاق واسع للمعدات الصناعية الخفيفة والمتوسطة المدمجة التالية:

• صناديق التروس المصغرة للخفض، مجموعات دعم العمود الدوار لصندوق نقل صغير
• الأدوات الكهربائية المحمولة باليد والآلات الصغيرة للحديقة والأجزاء المتحركة الدوارة الزراعية الخفيفة
• حواسيب النسيج، أجهزة الطباعة الصغيرة وحدات الدوار المنزلق
• آليات الزحف الخطي المصغرة ومكونات تحديد موقع عمود الكام
• صمامات التحكم الهيدروليكية الصغيرة، مضخات المياه الصغيرة، مجموعات الزحف الدوار خفيفة الوزن
• قطع غيار للبيع في السوق اللاحقة لمعدات حمالات الدوس المفتوحة للكأس ذات القطر الداخلي 15 مم

حل مثالي متعدد الخيارات لحمل الحمل الشعاعي العالي لمعدات نقل صناعية ذات مساحة شعاعية ضيقة

5لماذا تختار GQZ Bearing

• 25 عاما من الخبرة المهنية في التصنيع سلسلة HK مفتوحة المسحوب كوب إبرة حمالة رول
• ثلاثة نماذج قابلة للتبادل تماماً من حيث الأبعاد مع محامل من سلسلة HK15 المعيارية الدولية ، ومؤشرات متسقة للتسامح الأبعاد ومؤشرات أداء الحمل
• خدمة مخصصة كاملة لـ OEM و ODM تدعم الختم من جانبين ، وغلاف الفولاذ المقاوم للصدأ وتخصيص الإفراغ الخاص
• فحص صارم للعملية بالكامل: اختبار صلابة المواد الخام ، ودقة رسم الكأس المسحوبة بعمق ، وتختبار صلابة الختم واختبار دورة التعب الديناميكي قبل التسليم
• فريق الهندسة المحترفين محمل توفر تسامح التداخلات السكن وتطابق صلابة العمود توجيهات تركيب في غضون 24 ساعة
• خطوط تجميع إنتاج واسعة النطاق مستقرة مع سعر بيع بالجملة المفضل لمصنعي معدات الآلات طويلة الأجل

نحن نركز على الأداء المستقر للضغط ، مقاومة الغبار الموثوقة والتعاون على المدى الطويل مع المشترين الصناعيين العالميين

6مراقبة الجودة

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• صناعة الدقة العميقة للرسم والتصنيع وتشكيل الكؤوس المفتوحة الخارجية الممتدة
• عملية معالجة الحرارة في درجة حرارة ثابتة لتحقيق الاستقرار في الإجهاد المعدني الداخلي وتعزيز مقاومة السطح للارتداء
• اختبار الأداء الشامل: توحيد الفضاء الشعاعي ، اتساق ترتيب أدوات الإبرة ، قدرة الحمل الديناميكية / الثابتة ومتانة الصمام RS ضد الغبار
• التفتيش الموحد لمجموعة الأدوات والتحقق مرة أخرى من الأبعاد والمظهر المنفصل لكل نموذج قبل التعبئة والشحن ضد الصدأ

كل دفعة من المحامل تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان التشغيل المستمر المستقر للحمل الشعاعي الثقيل

7احصل على اقتباس الآن

إذا كنت بحاجة إلى نوعية عالية من HK1518 مفتوحة ، HK1518-RS و HK1518RS وحيدة مختومة مسدسة كوب إبرة عجلات حمالة لصندوق التروس المصغرة ومعدات الأدوات الكهربائية ، إرسال استفسارك إلينا مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• التسامح مع التداخلات الواحدة على واحدة في الإسكان ومطابقة معايير صلابة العمود لتوجيهات مطابقة من قبل مهندسي المحامل المحترفين
• اقتراحات حلول محامل مخصصة بما في ذلك الإصدارات المختومة RS المزدوجة وخيارات الكأس المسحوبة المضادة للصدأ
• سعر تجارة الجملة التنافسي للسلع المجانية المباشرة للمصنع للطلبات المشتركة المشتركة من ثلاثة نماذج

إرسال كمية الشراء المطلوبة لكل نموذج وبيئة عمل المعدات للحصول على عرض تقديمي رسمي مفصل

8أسئلة شائعة

س1:ما هو الفرق بين HK1518-RS و HK1518RS؟
A1:يتناسب أرقام الجزءين مع نفس حاوية الإبرة RS المختومة ذات الشفاه الواحدة ، إلا أن تنسيقات كتابة علامات الصناعة المختلفة والأبعاد والأداء متسقة تمامًا.
س2:ما هي الميزة الأساسية لخيارات إبرة الكأس المرسومة من سلسلة HK؟
A2:من خلال كوب فولاذي رفيع مفتوح، تركيب ضغط بدون حلقات تثبيت إضافية، حجم شعاعي مضغوط للغاية لهياكل ناقلات صغيرة.
السؤال 3:هل يمكن أن تعمل محامل سلسلة HK دون عمود الأرض المقاوم؟
A3:لا يوصى به. يجب أن يصل سطح اتصال العمود المتطابق إلى صلابة HRC60 ′′ 64 مع التشطيب المرئي لتكون مسارًا داخليًا وتجنب فشل كسر السبات السريع.
