THK LM...GA نوع محامل خطية THK LM8GA محامل غلاف خطي LM 8GA
مواصفات محامل خطية من نوع THK LM...GA:
| النموذج | قطر العمود الاسمي (ملم) | مادة القضية | مواد الاحتفاظ | الأختام |
| LM | 12 | GA | ||
| LM: سلسلة اليابان المتري | 3 ~ 60 | لا رمز: الصلب القياسي | لا رمز: الراتنج | لا رمز: لا ختمات |
| LME: سلسلة Eupore المتري | M ((G) : الفولاذ المقاوم للصدأ | GA: المعدن | UU: نهاية الختم |
كتالوج محامل خطية THK LM GA:
| رقم الطراز | صفوف الكرات | الأبعاد الرئيسية | الزيت حفرة d0 |
الغرابة (أكثر) |
شعاعي الإفراج التسامح |
تصنيف الحمل الأساسي | الكتلة | ||||||||||
|
مكتوب حفرة قطرها |
القطر الخارجي | الطول | L1 | التسامح | L2 | D0 | ديناميكية التصنيف ج |
ثابتة التصنيف C0 |
|||||||||
| د | التسامح | د | التسامح | (ل) | التسامح | ||||||||||||
| ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | μm | μm | ن | ن | g | ||
| LM6GA | 3 | 6 | 0 -صفر009 |
12 | 0 -صفر011 |
19 | 0 -صفر2 |
13.5 | 0 -صفر2 |
1.1 | 11.5 | | 12 | - 5 | 206 | 265 | 8 |
| LM8SGA | 3 | 8 | 15 | 17 | 11.5 | 1.1 | 14.3 | | 12 | - 5 | 176 | 225 | 11 | ||||
| LM8GA | 3 | 8 | 15 | 24 | 17.5 | 1.1 | 14.3 | | 12 | - 5 | 265 | 402 | 16 | ||||
| LM10GA | 4 | 10 | 19 | 0 -صفر013 |
29 | 22 | 1.3 | 18 | 2 | 12 | - 5 | 373 | 549 | 30 | |||
| LM12GA | 4 | 12 | 21 | 30 | 23 | 1.3 | 20 | 2 | 12 | - 5 | 412 | 598 | 31.5 | ||||
| LM13GA | 4 | 13 | 23 | 32 | 23 | 1.3 | 22 | 2 | 12 | -7 | 510 | 775 | 43 | ||||
| LM16GA | 4 | 16 | 28 | 37 | 26.5 | 1.6 | 27 | 2.3 | 12 | -7 | 775 | 1180 | 69 | ||||
| LM20GA | 5 | 20 | 0 -صفر010 |
32 | 0 -صفر016 |
42 | 30.5 | 1.6 | 30.5 | 2.3 | 15 | -9 | 863 | 1370 | 87 | ||
| LM25GA | 5 | 25 | 40 | 59 | 0 -صفر3 |
41 | 0 -صفر3 |
1.85 | 38 | 3 | 15 | -9 | 980 | 1570 | 220 | ||
| LM30GA | 6 | 30 | 45 | 64 | 44.5 | 1.85 | 43 | 3 | 15 | -9 | 1570 | 2750 | 250 | ||||
| LM35GA | 6 | 35 | 0 -صفر012 |
52 | 0 -صفر019 |
70 | 49.5 | 2.1 | 49 | 3 | 20 | -13 | 1670 | 3140 | 390 | ||
| LM38GA | 6 | 38 | 57 | 76 | 58.5 | 2.1 | 54.5 | 3 | 20 | -13 | 2160 | 4020 | 565 | ||||
| LM40GA | 6 | 40 | 60 | 80 | 60.5 | 2.1 | 57 | 3 | 20 | -13 | 2160 | 4020 | 585 | ||||
| LM50GA | 6 | 50 | 80 | 0 -صفر022 |
100 | 74 | 2.6 | 76.5 | 4 | 20 | -13 | 3820 | 7940 | 1580 | |||
| LM60GA | 6 | 60 | 0 -صفر015 |
90 | 110 | 85 | 3.15 | 86.5 | 4 | 25 | -16 | 4710 | 10000 | 2000 | |||
| LM80GA | 6 | 80 | 120 | 140 | 0 -صفر4 |
105.5 | 0 -صفر4 |
4.15 | 116 | 4 | 25 | -16 | 7350 | 16000 | 4520 | ||
| LM100GA | 6 | 100 | 0 -صفر020 |
150 | 0 -صفر025 |
175 | 125.5 | 4.15 | 145 | 4 | 30 | -20 | 14100 | 34800 | 8600 | ||
| LM120A | 8 | 120 | 180 | 200 | 158.6 | 4.15 | 175 | 5 | 30 | -25 | 16400 | 40000 | 15000 | ||||

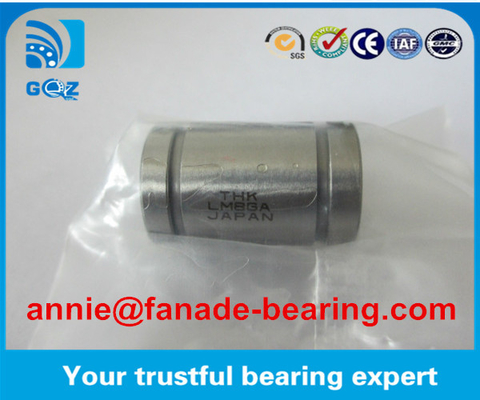

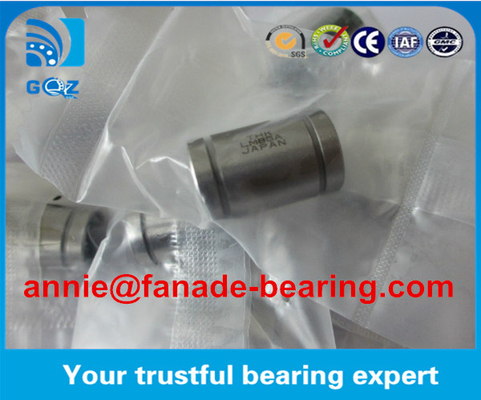

محامل كرات حركة خطية THK LM8GAمعلومات مفصلة:
| طراز THK العلامة التجارية: | LM 8GA |
| أنواع: | LM8GA الشجيرات الخطية |
| العلامات التجارية: | محامل THK |
| القطر الداخلي (د) | 8 ملم |
| القطر الخارجي (D) | 15ملم |
| سمك (ب) | 24ملم |
| الوزن | 0.016 |
سلسلة أخرى من المحامل الخطية:
سلسلة LM...UU:LM4UU LM5UU LM6UU LM8SUU LM10UU LM12UU
LM13UU LM16UU LM20UU LM25UU LM30UU
LM40UU LM50UU LM60UU LM80UU
سلسلة LMB...UU:LMB3UU LMB4UU LMB6UU LMB8UU LMB10UU
LMB12UU LMB16UU LMB20UU LMB24UU
LMB40UU LMB48UU LM64UU؛
سلسلة LME...UU: LME4UU LME5UU LME8UU LME10UU LME12UU
LME16UU LME20UU LME25UU LME30UU
LME50UU LME60UU LME80UU
سلسلة LM...LUU:LM6LUU LM8LUU LM10LUU LM12LUU LM13LUU
LM16LUU LM20LUU LM25LUU LM30LUU LM35
LM40LUU LM50LUU LM60LUU
سلسلة LME...LUU: LME8LUU LME12UU LME16LUU LME20LUU LME25
LME30LUU LME40LUU LME50LUU LME60LUU
سلسلة LMF...UU: LMF6UU LMF8SUU LMF8UU LMF10UU LMF12UU
LMF13UU LMF16UU LMF20UU LMF25UU
LMF35UU LMF40UU LMF50UU LMF60UU؛
سلسلة LMK...UU:LMK6UU LMK8SUU LMK10UU LMK12UU LMK13UU
LMK16UU LMK20UU LMK25UU LMK30UU
LMK40UU LMK50UU LMK60UU؛
سلسلة LMF...LUU:LMF6LUU LMF8LUU LMF10LUU LMF12LUU LMF13LUU
LMF16LUU LMF20LUU LMF25LUU LMF30
LMF35LUU LMF40LUU LMF50LUU LMF60LUU
سلسلة LMK...LUU:LMK6LUU LMK8LUU LMK10LUU LMK12LUU LMK13LUU LMK16LUU LMK20LUU LMK25LUU LMK30LUU LMK35LUU LMK40LUU LMK50LUU LMK60LUU
سلسلة LMH...UU: LMH6UU LMH8UU LMH10UU LMH12UU LMH13UU
LMH16UU LMH20UU LMH30UU LMH35UU
سلسلة LMH...LUU: LMH6LUU LMH8LUU LMH10LUU
LMH13لو LMH16لو LMH20لو LMH25لو
LMH30LUU؛
محاملنا الخطية لها الخصائص التالية:
1محامل الكرة الخطي لدينا لديه السباق الخارجي الذي يتم معالجته بواسطة الطباعة الباردة لتشكيل مسارات الكرة.
هذا يعطي سمات لمظهره أيضاً
2وقد مكنت صياغة الصحافة الباردة من هيكل خفيف الوزن من المحامل. وهذا يوفر في نهاية المطاف
وتصميم الجهاز الخفيف
3تدور الكرات بلا نهاية. هذا الهيكل يوفر ضربة غير محدودة مع مقاومة الاحتكاك الحد الأدنى الذي يضمن حياة طويلة وتوفير الطاقة.
4.تظل مقاومة الاحتكاك دون تغيير تقريباً،حتى عند زيادة الحمل.لهذا السبب فإن الحمل الثقيل مقبول حسب ظروف التطبيق.
5.بسبب الطباعة الباردة التي تتشكل للسباق الخارجي، فشل مبكر ناجم عن حمولة الزمن
يمكن منع التحميل المسبق.
6يتم معالجة حرارة محامل الكرة الخطية لدينا بطريقة تناسب السباق الخارجي الذي يتم تشكيله بالضغط البارد.
7محامل الكرات الخطي لدينا مع الحفاظ على الصلب مقاوم ضد درجات الحرارة العالية.
8محامل الكرة الخطية لدينا قابلة للتبادل.المرحلة الهوائية صغيرة والمركز سهل.يمكن أن تعمل مع
التشحيم البسيط أو بدون التشحيم، اعتمادا على التطبيقات. وبالتالي الصيانة مجانية تقريبا.
