NTN محامل عجلات دفع محامل عجلات كروية 29412 29412E 29412M
The وصف موجز لـ NTN 29412الدفعمحامل العجلات:
NTN 29412 محامل هو محامل مدرج كروي، وهو نوع شائع ويتم استخدامه على نطاق واسع في العديد من التطبيقات، وهو يحتوي على حلقة داخلية، حلقة خارجية، قفص ومحامل فولاذي،يمكن أن يحمل محامل الدفع الكروي للدراجات الأحادي والحواف في كلا الاتجاهين"NTN 29412 محامل الدحرجة الكروية متعددة الاستخدامات بشكل خاص وهي بسيطة في التصميم، قابلة للفصل، مناسبة للكهرباء العالية والمتوسطة، وتكلفة الصيانة المنخفضة.
محامل عجلات الدفع الكروي 29412M تفاصيل:
| قطر الحفر: | 60 ملم |
| القطر الخارجي: | 130 ملم |
| العرض الكلي: | 42 ملم |
| نوع القفص: | المضغوط |
| نطاق درجة حرارة العمل: | -40 إلى 200 درجة مئوية |
| المرفق: | مفتوحة |
| قدرة الحمل الثابت: | 951000 N |
| مواد المحامل: | من خلال الصلب الصلب |
| مادة القفص: | النحاس |
| قدرة الحمل الديناميكية: | 335000 ن |
| الحد الأقصى لدورات الساعة: | 2500 دورة في الدقيقة |
| النوع القابل للفصل: | محمل قابل للفصل |
| نصف قطر الفيل: | 1.5 ملم |
| سلسلة: | 294 |

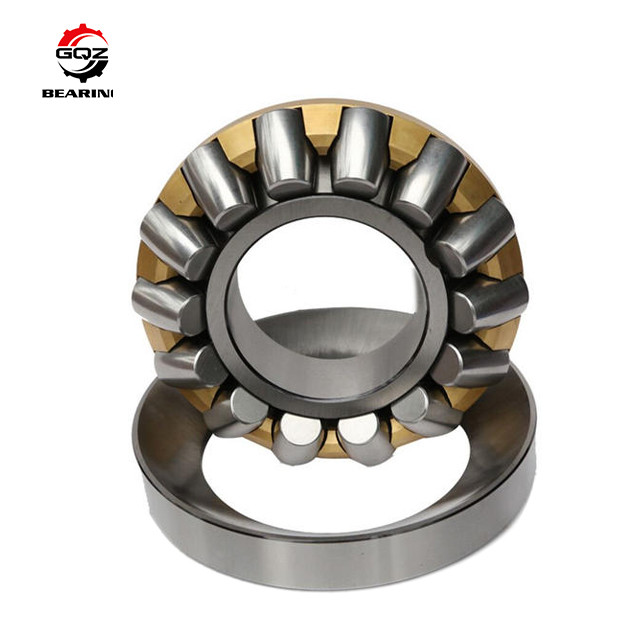

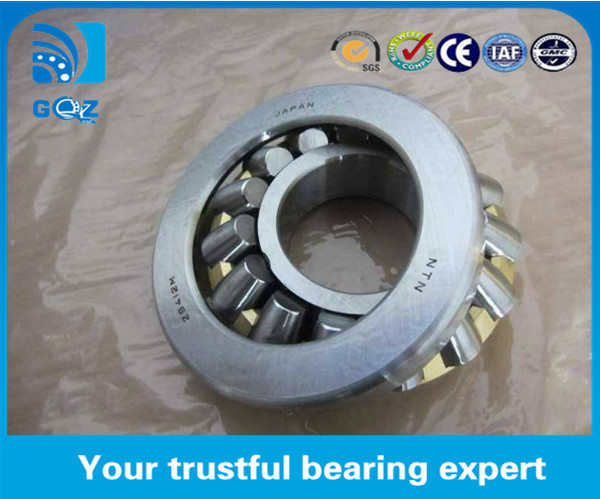

NTN صور حمالة الدوار الدفع 29412M
كتالوج محامل الدوار الدفع:
| محملات العجلات | ||||
| رقم الطراز | الحجم ((ملم) | |||
| النموذج القديم | نموذج جديد | د | د | ب |
| 9039240 | 29240 | 200 | 280 | 48 |
| 9039244 | 29244 | 220 | 300 | 48 |
| 9039248 | 29248 | 240 | 340 | 60 |
| 9039252 | 29252 | 260 | 360 | 60 |
| 9039256 | 29256 | 280 | 380 | 60 |
| 9039260 | 29260 | 300 | 420 | 73 |
| 9039264 | 29264 | 320 | 440 | 73 |
| 9039268 | 29268 | 340 | 460 | 73 |
| 9039272 | 29272 | 360 | 480 | 85 |
| 9039276 | 29276 | 380 | 520 | 85 |
| 9039280 | 29280 | 400 | 540 | 85 |
| 9039284 | 29284 | 420 | 580 | 95 |
| 9039288 | 29288 | 440 | 600 | 95 |
| 9039292 | 29292 | 460 | 620 | 95 |
| 9039296 | 29296 | 480 | 650 | 103 |
| 9039344 | 29344 | 220 | 360 | 85 |
| 9039348 | 29348 | 240 | 380 | 85 |
| 9039352 | 29352 | 260 | 420 | 95 |
| 9039356 | 29356 | 280 | 440 | 95 |
| 9039360 | 29360 | 300 | 480 | 109 |
| 9039364 | 29364 | 320 | 500 | 109 |
| 9039368 | 29368 | 340 | 540 | 122 |
| 9039372 | 29372 | 360 | 560 | 122 |
| 9039376 | 29376 | 380 | 600 | 132 |
| 9039380 | 29380 | 400 | 620 | 132 |
| 9039384 | 29384 | 420 | 650 | 140 |
| 9039388 | 29388 | 440 | 680 | 145 |
| 9039392 | 29392 | 460 | 710 | 150 |
| 9039396 | 29396 | 480 | 730 | 150 |
| 9039444 | 29444 | 220 | 440 | 122 |
| 9039448 | 29448 | 240 | 480 | 122 |
| 9039452 | 29452 | 260 | 520 | 132 |
| 9039456 | 29456 | 280 | 540 | 145 |
| 9039460 | 29460 | 300 | 580 | 145 |
| 9039464 | 29464 | 320 | 620 | 155 |
| 9039468 | 29468 | 340 | 640 | 170 |
| 9039472 | 29472 | 360 | 670 | 170 |
| 9039476 | 29476 | 380 | 710 | 175 |
| 9039480 | 29480 | 400 | 730 | 185 |
| 9039484 | 29484 | 420 | 780 | 185 |
| 9039488 | 29488 | 440 | 800 | 206 |
| 9039492 | 29492 | 460 | 850 | 206 |
خصائص محامل الدوار:
1): قادرة على استيعاب عدم المواءمة
2): مناسبة لأحمال محورية عالية وبعض الأحمال الشعاعية
3): معدلات سرعة عالية نسبياً
4):آلة صناعية ثقيلة، علبة التروس البحرية ذات الطاقة العالية، منصة النفط، آلات المحرك الرأسي،
مضخات عمودية، طرد مركزي عمودي، جاك، خفض سرعة منخفضة
وصف محامل الدوار الكروية للدفع:
1محامل عجلة ذاتية التنسيق
2وهي تتألف من عجلات الصخرة الصلبة والغطاء السطحية والبراميل غير المتماثلة مع الأقفاص.
3. يحتوي القفص على الدوار و مجموعة القفص مع غسالة تحديد موقع العمود.
4يمكن تفكيك المحامل ويمكن تركيب أجزاء المحامل بشكل منفصل.
5يمكن أن تحمل محامل الدفع الكروية حمولات محورية عالية للغاية وتسمح بسرعة عالية نسبياً. نظرًا لأن المسارات متعرجة على محور المحامل ، فإن محامل الدفع الكروية يمكن أن تتحمل حمولات محورية عالية جدًا وتتيح سرعات عالية نسبيًا.يمكن أن تحمل المحامل أيضًا الأحمال الشعاعية.
الدفعتصاميم حاويات أدوات كروية:
يتم إنتاج المحامل في العديد من التصاميم التي تختلف بشكل رئيسي في القفص على النحو التالي:
تحتوي المحامل في تصميم "M" على أقفاص نحاسية تتم توجيهها بواسطة غطاء فولاذي على غسالة العمود.
تحتوي محامل في تصميم "J" على أقفاص فولاذية مطبقة موجهة على غسالة العمود.
يمكن استبدال العوارض في تصميم "J" مع العوارض ذات قفص النحاس المعدني. إذا كان يجب استبدال العوارض ذات قفص النحاس المعدني في ترتيبحيث يستند غسالة العمود على العمود على وجه الغطاء الصلب الذي يوجه القفص بواسطة المحامل في تصميم "J"، من الضروري إدخال المسافة بين غسالة العمود وكتف العمود الأصلي.
