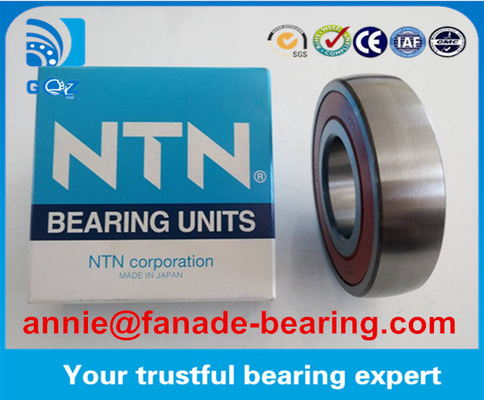

آلة الطباعة جانبان ماركة NTN محمل صف واحد حفرة عميقة حزمة كرة CS203LLU بحجم 17 * 40 * 12mm
محاملات NTN هي مكونات معدلة تتضمن حلقة خارجية وحلقة داخلية وكرات ومحافظات ودروع وحلقات قفزة. تتوفر محاملات الكرات المصغرة بأحجام بوصة ومترية ،مع أجزاء أو أجزاء من الأقمشةلتطبيقات حساسة للغاية للضوضاء، وقسوة متفوقة ومقاومة للتآكل يتم تصنيع محامل الكرات لدينا من مواد الصلب المقاوم للصدأ DD400 TM.محامل الكرات ذات الطقوس العميقة من صف واحد هي النوع الأكثر شيوعًا من محامل التدحرجاستخدامهم واسع النطاق
بالإضافة إلى محامل النوع المفتوح ، غالبًا ما يكون لهذه المحامل دروع فولاذية أو أغطية مطاطية مثبتة على جانب واحد أو كلا الجانبين ويتم تزيينها مسبقًا بالدهون.أحياناً يتم استخدام حلقات التقط على الحافةأما بالنسبة للقفصات، فهي الأكثر شيوعاً من الفولاذ المضغوط.
الختم أو الدرع
بدون رمز: نوع مفتوح
LB، LLB: غطاء مطاطي بدون اتصال
LU، LLU: سدادات مطاطية ذات شفتين
LH,LLH: الختم المطاطي للاتصال الخفيف
LUA,LLUA: سد المطاط البوليكريليك
LUA1,LLUA1: سد مطاطي الفلوروكربون
Z، ZZ: الدرع
Z1, ZZ1: درع من الفولاذ المقاوم للصدأ
ZA، ZZA: درع قابل للإزالة

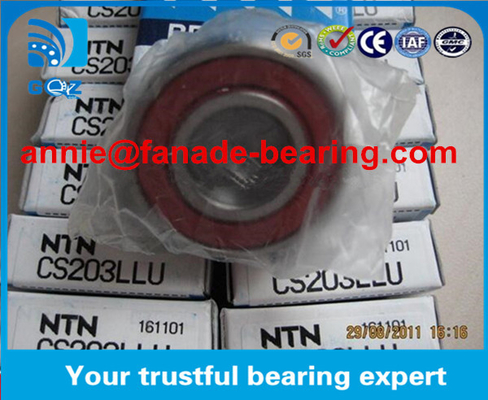

رقم المحامل: CS203LLU
الحجم (ملم): 17x40x12 ملم
العلامة التجارية:
قطر الحفرة (ملم): 17000
القطر الخارجي (ملم): 40000
العرض (ملم): 12000
أبعاد المحامل ومواصفاتها في كتالوج العلامة التجارية:
d - 17000 ملم
D - 40،000 مم
B - 12000 ملم
C - 12000 ملم
الوزن - 0.06 كجم
| النموذج | d/mm | D/mm | ب/ملم | الوزن/كيلوغرام |
| 6000LLU/ZZ | 10 | 26 | 8 | 0.042 |
| 6001LLU/ZZ | 12 | 28 | 8 | 0.049 |
| 6002LLU/ZZ | 15 | 32 | 9 | 0.066 |
| 6003LLU/ZZ | 17 | 35 | 10 | 0.086 |
| 6004LLU/ZZ | 20 | 42 | 12 | 0.152 |
| 6005LLU/ZZ | 25 | 47 | 12 | 0.216 |
| 6006LLU/ZZ | 30 | 55 | 13 | 0.256 |
| 6007LLU/ZZ | 35 | 62 | 14 | 0.342 |
| 6008LLU/ZZ | 40 | 68 | 15 | 0.423 |
| 6009LLU/ZZ | 45 | 75 | 16 | 0.54 |
| 6010LLU/ZZ | 50 | 80 | 16 | 0.575 |
| 6200LLU/ZZ | 10 | 30 | 9 | 0.071 |
| 6201LLU/ZZ | 12 | 32 | 10 | 0.082 |
| 6202LLU/ZZ | 15 | 35 | 11 | 0.099 |
| 6203LLU/ZZ | 17 | 40 | 12 | 0.143 |
| 6204LLU/ZZ | 20 | 47 | 14 | 0.234 |
| 6205LLU/ZZ | 25 | 52 | 15 | 0.282 |
| 6206LLU/ZZ | 30 | 62 | 16 | 0.439 |
| 6207LLU/ZZ | 35 | 72 | 17 | 0.635 |
| 6208LLU/ZZ | 40 | 80 | 18 | 0.807 |
| 6209LLU/ZZ | 45 | 85 | 19 | 0.897 |
| 6210LLU/ZZ | 50 | 90 | 20 | 1.02 |
| 6300LLU/ZZ | 10 | 35 | 11 | 0.117 |
| 6301LLU/ZZ | 12 | 37 | 12 | 0.132 |
| 6302LLU/ZZ | 15 | 42 | 13 | 0.181 |
| 6303LLU/ZZ | 17 | 47 | 14 | 0.254 |
| 6304LLU/ZZ | 20 | 52 | 15 | 0.317 |
| 6305LLU/ZZ | 25 | 62 | 17 | 0.511 |
| 6306LLU/ZZ | 30 | 72 | 19 | 0.763 |
| 6307LLU/ZZ | 35 | 80 | 21 | 1.01 |
| 6308LLU/ZZ | 40 | 90 | 23 | 1.4 |
| 6309LLU/ZZ | 45 | 100 | 25 | 1.84 |
| 6310LLU/ZZ | 50 | 110 | 27 | 2.36 |
