| MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| standard packaging: | معبأة في الكرتون أولاً ، ثم عززت بعلبة خشبية للتغليف الخارجي |
| Delivery period: | 3 أيام عمل بعد استلام الدفع الخاص بك |
| payment method: | تي / تي أو ويسترن يونيون أو باي بال |
| Supply Capacity: | 3000 قطعة في الشهر |

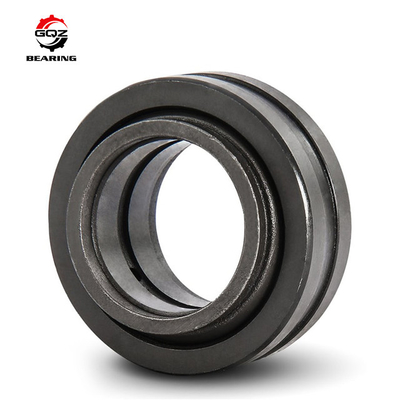

محامل المفاصل GEF75ES-2RS محامل كروي عادي للكرة 75*120*64mm
The وصف موجز للمحامل المشتركة:
ويعتبر هذا المحامل المشترك في الواقع إحدى تشوهات محامل الكرة القضبان العميقة، والشخصية الأكثر وضوحاً للمحامل الكرويكروية. ولذلك، فإنهيمكن إدخالها في الوعاء الكروي المنحني المقابلة مع تأثير الموازنة الذاتية. الوعاء الكروي مناسب للمعدات ذات المكونات البسيطة ، مثل الآلات الزراعية ،أنظمة النقل أو على آلات البناء
مزايامحامل مشتركة:
1يمكنه تحمل حمولة كبيرة
2أنواع وهياكل مختلفة
3. يزيل نفسه
4تستخدم لحركة البندول منخفضة السرعة وتدوير منخفضة السرعة
5.يمكن القيام بحركة الانحناء في نطاق زاوية معينة
6.لديها قدرة حمل أكبر وقدرة مقاومة للصدمات
7المقاومة للتآكل، المقاومة للاستعمال، الموازنة الذاتية، التشحيم الجيد
8.يمكن أن تعمل بشكل طبيعي حتى الانحراف من التثبيت
محامل كرات مشترك GEF75ES الرسم والمواصفات:

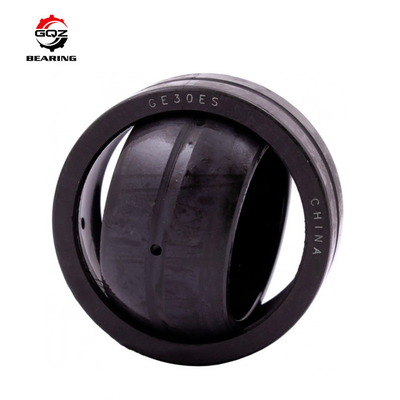

الصور تظهر سلسلة GE العادية:
الأعضاء الآخرين من عائلات محامل المفاصل:
| رقم المحامل | الأبعاد | مقاييس الحمل | وزن | ||||||||
| د | د | ب | ج | dk | rs | rls | α | ||||
| دقيقة | دقيقة | ≈ | ديناميكية | ثابتة | ≈ كيلوغرام | ||||||
| GEF12ES | 12 | 22 | 11 | 9 | 18 | 0.5 | 0.5 | 7 | 13 | 68 | 0.019 |
| GEF20ES | 20 | 32 | 16 | 14 | 28 | 0.5 | 0.5 | 4 | 33 | 166 | 0.053 |
| GEF22ES | 22 | 37 | 19 | 16 | 32 | 0.5 | 0.5 | 6 | 43 | 217 | 0.085 |
| GEF25ES | 25 | 42 | 21 | 18 | 36 | 0.5 | 0.5 | 5 | 55 | 275 | 0.116 |
| GEF30ES | 30 | 50 | 27 | 23 | 45 | 1 | 1 | 6 | 87 | 439 | 0.225 |
| GEF35ES | 35 | 55 | 30 | 26 | 50 | 1 | 1 | 5 | 110 | 552 | 0.302 |
| GEF40ES | 40 | 62 | 33 | 28 | 55 | 1 | 1 | 6 | 130 | 654 | 0.375 |
| GEF45ES | 45 | 72 | 36 | 31 | 62 | 1 | 1 | 5 | 163 | 816 | 0.598 |
| GEF50ES | 50 | 80 | 42 | 36 | 72 | 1 | 1 | 5 | 220 | 1100 | 0.869 |
| GEF55ES | 55 | 90 | 47 | 40 | 80 | 1 | 1 | 6 | 272 | 1360 | 1.26 |
| GEF60ES | 60 | 100 | 53 | 45 | 90 | 1 | 1 | 6 | 344 | 1720 | 1.72 |
| GEF65ES | 65 | 105 | 55 | 47 | 94 | 1 | 1 | 5 | 375 | 1870 | 2.05 |
| GEF70ES | 70 | 110 | 58 | 50 | 100 | 1 | 1 | 5 | 425 | 2125 | 2.23 |
| GEF75ES | 75 | 120 | 64 | 55 | 110 | 1 | 1 | 5 | 510 | 2570 | 3.01 |
| GEF80ES | 80 | 130 | 70 | 60 | 120 | 1 | 1 | 5 | 610 | 3060 | 3.98 |
| GEF85ES | 85 | 135 | 74 | 63 | 125 | 1 | 1 | 6 | 669 | 3340 | 4.31 |
| GEF90ES | 90 | 140 | 76 | 65 | 130 | 1 | 1 | 5 | 718 | 3590 | 4.72 |
| GEF95ES | 95 | 150 | 82 | 70 | 140 | 1 | 1 | 5 | 833 | 4165 | 6.05 |
| GEF100ES | 100 | 160 | 88 | 75 | 150 | 1.5 | 1.5 | 5 | 956 | 4780 | 7.43 |
| GEF110ES | 110 | 170 | 93 | 80 | 160 | 1.5 | 1.5 | 5 | 1080 | 5440 | 8.54 |
| GEF115ES | 115 | 180 | 98 | 85 | 165 | 1.5 | 1.5 | 5 | 1190 | 5960 | 10.3 |
| GEF120ES | 120 | 190 | 105 | 90 | 175 | 1.5 | 1.5 | 6 | 1330 | 6690 | 12.4 |
| GEF130ES | 130 | 200 | 110 | 95 | 185 | 1.5 | 1.5 | 5 | 1490 | 7460 | 13.8 |
| GEF150ES | 150 | 220 | 120 | 105 | 205 | 1.5 | 1.5 | 5 | 1820 | 9140 | 17.1 |
|
|
