محامل NSK HR32008 XJ محامل عجلات مخروط HR32008 XJ
الوصف المختصر لـ NSK تساقطات الدوال الشفافية:
تم تصميم حمالات NSK الدوارة الشواطئ لتأخذ حمولات شعاعية ثقيلة ومحملات دفع ثقيلة مجتمعة في اتجاه واحد أثناء العمل بسرعة معتدلة.المحامل المعروضة هي صف واحد مع مخروط وكأس (الحلقات الداخلية والخارجية) وحافز الصلب المضغوط.متريتتميز الأجزاء المتعرجة برقم جزء مبسط للحامل الكامل.بوصةتتطلب الشوائب رقمًا جزئيًا للكأس وواحد للقرنب. الفرق بين الشوائب المتر والبوص هو فقط في أبعاد قياس المحامل.
التسمية محامل مقطوعة مترية:
التبادل محامل مقطوعة مترية:
تصنيف إطارات عجلة ذات الشفرة البوصية
التبادل إصبع محامل عجلة ذات الشفرة:
المواصفات الخاصة بـ HR32008XJ محملات الدوال الشواطئ:
| HR32008XJ المعلومات التقنية | ||
| د | = | 40 |
| د | = | 68 |
| T | = | 19 |
| الحمل الثابت | = | 52.8kn |
| الحمل الديناميكي | = | 71kn |
| الـ PU | = | 7.65 |
| سرعة المرجعية | = | 7000 |
| الحد من السرعة | = | 9500 |
| الكتلة | = | 0.27 كجم |

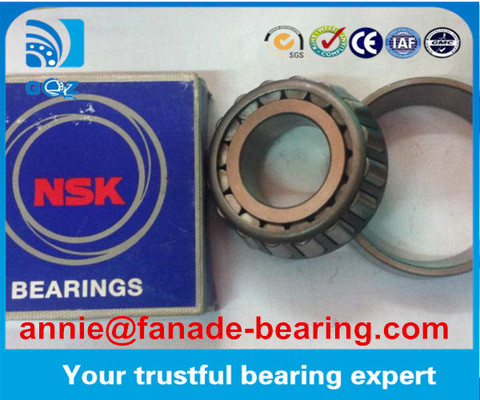

NSK صور حاويات الدوار الشحومية:
أنواع حاويات الدوار المتقوسة
| سلسلة المحامل | قطر الحفر |
| 30200 | 15-320ملم |
| 30300 | 15-260ملم |
| 31300 | 25-150 ملم |
| 32000 | 20-320ملم |
| 32200 | 17-320ملم |
| 32300 | 17-240 ملم |
| 32900 | 30-400ملم |
| 33000 | 25-120ملم |
| 33100 | 45-110 ملم |
| 33200 | 25-100ملم |
أسطوانات الدوار الشفافية NSK:
| نوع المحامل | (ملم) البعد | كور ثابت | الديناميك Cr | الوزن (بالكيلوغرام) | |||||||
| الرمز الحالي | الرمز الأصلي | د | د | ب | ج | T | Rmin | rmin | |||
| 31314 | 27314E | 70 | 150 | 35 | 25 | 38 | 3 | 2.5 | 231 | 186.9 | 2.86 |
| 27314EK | 70 | 150 | 35 | 25 | 38 | 3 | 2.9 | 231 | 195.2 | 2.875 | |
| 31315 | 27315E | 75 | 160 | 37 | 26 | 40 | 3 | 2.5 | 258.9 | 208.5 | 3.38 |
| 31316 | 27316E | 80 | 170 | 39 | 27 | 42.5 | 3 | 2.5 | 287.1 | 229.8 | 4.05 |
| 31317 | 27317E | 85 | 180 | 41 | 28 | 44.5 | 4 | 3 | 319.1 | 253.9 | 4.69 |
| 31318 | 27318E | 90 | 190 | 43 | 30 | 46.5 | 4 | 3 | 357.1 | 281.7 | 5.46 |
| 31319 | 27319E | 95 | 200 | 45 | 32 | 49.5 | 4 | 3 | 399.8 | 311.4 | 6.46 |
| 31320 | 27320E | 100 | 215 | 51 | 35 | 56.5 | 4 | 3 | 488.2 | 372.9 | 8.59 |
| 31321 | 27321E | 105 | 225 | 53 | 36 | 58 | 4 | 3 | 523.8 | 398.5 | 9.58 |
| 31322 | 27322E | 110 | 240 | 57 | 38 | 63 | 4 | 3 | 611.4 | 398.5 | 12.100 |
| 32005X | 2007105E | 25 | 47 | 15 | 11.5 | 15 | 0.6 | 0.6 | 34.1 | 28 | 0.112 |
| 32005A | 25 | 47 | 15 | 11.5 | 15 | 3.5 | 0.6 | 34.1 | 28 | 0.110 | |
| 32005X (((أ)) | TFS0502A | 25 | 47 | 15 | 11.5 | 15 | 3.5 | 0.6 | 34.1 | 28 | 0.110 |
| 32006X | 2007106E | 30 | 55 | 17 | 13 | 17 | 1 | 1 | 46.8 | 35.7 | 0.17 |
| 32006X/P6 | E2007106E | 30 | 55 | 17 | 13 | 17 | 1 | 1 | 46.8 | 35.7 | 0.17 |
| 32007 | 2007107E | 35 | 62 | 18 | 14 | 18 | 1 | 1 | 59.2 | 43.2 | 0.224 |
| 32007X/P6 | E2007108E | 35 | 62 | 18 | 14 | 18 | 1 | 1 | 59.2 | 43.2 | 0.224 |
| 32008X | 2007108E | 40 | 68 | 19 | 14.5 | 19 | 1 | 1 | 71.1 | 51.9 | 0.269 |
| 32008/P6 | E2007109E | 40 | 68 | 19 | 14.5 | 19 | 1 | 1 | 71.1 | 51.9 | 0.269 |
| 32008X1WC | 40 | 72 | 19 | 14.5 | 19 | 1 | 1 | 72.6 | 54.8 | 0.32 | |
| 32008X1WC/P6 | 40 | 72 | 19 | 14.5 | 19 | 1 | 1 | 72.6 | 54.8 | 0.32 | |
| 32008XA | 40 | 68 | 19 | 14.5 | 19 | 3.5 | 1 | 68 | 48 | 0.262 | |
| 32008A | 40 | 68 | 19 | 14.5 | 19 | 4.0 | 1 | 71.1 | 51.9 | 0.268 | |
| 32009 | 2007109E | 45 | 75 | 20 | 15.5 | 20 | 1 | 1 | 81.4 | 58.4 | 0.337 |
| 32010 | 2007110E | 50 | 80 | 20 | 15.5 | 20 | 1 | 1 | 89 | 61.1 | 0.366 |
| 32010X (((أ)) | 50 | 80 | 20 | 15.5 | 20 | 1 | 1 | 89 | 61.1 | 0.362 | |
| 32011 | 2007111E | 55 | 90 | 23 | 17.5 | 23 | 1.5 | 1.5 | 117.2 | 80.2 | 0.551 |
| 32012 | 2007112E | 60 | 95 | 23 | 17.5 | 23 | 1.5 | 1.5 | 122.2 | 81.7 | 0.584 |
| 32013 | 2007113E | 65 | 100 | 23 | 17.5 | 23 | 1.5 | 1.5 | 127.3 | 82.8 | 0.62 |
| 32014 | 2007114E | 70 | 110 | 25 | 19 | 25 | 1.5 | 1.5 | 160.1 | 104.3 | 0.839 |
| 32014B | 70 | 110 | 25 | 19 | 11 | 1.5 | 1.5 | 160.1 | 104.3 | 0.872 | |
| 32015 | 2007115E | 75 | 115 | 25 | 19 | 25 | 1.5 | 1.5 | 160.2 | 103.1 | 0.875 |
| 32015XA | 75 | 115 | 25 | 19 | 25 | 3.5 | 1.5 | 160.2 | 103.1 | 0.867 | |
