صف واحد اليابان NSK محامل كرة اتصال زاوي 7316B تسليم سريع NTN 7316B محامل كرة اتصال زاوي
The وصف موجز لحاملات الكرات ذات الاتصال الزاوي:
اتصال زاوية صف واحد
يحتوي محامل الكرات الزاوية ذات الصف الواحد على مسارات ذات أكتاف عالية ومنخفضة. تم تصميم هذه المسارات المعارضة لحمل حمولة الدفع في اتجاه واحد.يمكن لـ NTN تحميل المحامل مسبقًا في المصنع بحيث يتطور الحمل الصحيح بمجرد وضع المحامل في الخدمةيتم تجميع المحامل في هذه السلسلة مع مساحة داخلية محددة ، بحيث يكون لها زاوية اتصال محددة تحت الحمل. زاوية الاتصال القياسية المستخدمة من NTN هي 30 ولكن ،في كثير من الحالات، يمكن أيضا تحديد زاوية اتصال 40. نحن نقدم أيضا محامل خاصة عالية السرعة مع أقفاص الراتنج الفينوليك مع زاوية اتصال 15.
الاتصال الزاوي في الصفين
محامل الكرات الزاوية ذات الصف المزدوج لها حلقة داخلية وخارجية مع مسار مزدوج.الصفين مرتبطة بحيث زاوية الاتصال هي مماثلة لزوج من خلفية إلى الوراء من صف واحد العوارض. توفر سلسلة NTNs 5200 و 5300 سباقات مستمرة ويمكن أن تحمل أحمال الدفع في أي اتجاه.لذلك فمن الضروري لتثبيت لهم مع حمولة الدفع تعمل ضد وجه غير محفوفة من الحلقات.
التصميم العالمي
محامل الكرات الزاوية ذات الصف الواحد للتواصل ذات التصميم العالمي تحمل اللاحقة UA أو UL أو UO وهي مخصصة للتثبيت في أزواج في ترتيب X أو O أو التنسيق أو التثبيت في مجموعات.يمكن تركيب هذه المحامل في أي ترتيب مطلوببالنسبة لترتيبات التزامن، انتبه إلى المبادئ التوجيهية في الرابط.
الإضافة UA تشير إلى المساحة الداخلية المحورية الصغيرة ، والإضافة UL تشير إلى الحمل المسبق الخفيف والإضافة UO تشير إلى الحرية من المساحة في ترتيب X أو O.
عند طلب المحامل ، يجب أن يتم ذكر الكمية الإجمالية للمحامل ، وليس عدد أزواج المحامل أو مجموعات المحامل.
الختم
تحتوي المحامل التي تحمل ما يلي: 2RS على أغطية الشفاه على جانبيها. تغطية RS للاتصال مناسبة لتوفير الحماية من الغبار والتلوث والغلاف الجوي الرطب.
التشحيم
يتم تزيين العوارض مع أغطية الشفاه على جانبيها بالدهون عالية الجودة ويتم تزيينها مدى الحياة.
لا يتم تزيين العوارض المفتوحة والعوارض ذات الأختام على جانب واحد. يمكن تزيينها بالشحوم
أو النفط.
درجة حرارة العمل
يمكن استخدام محامل الكرات المفتوحة الزاوية في درجات حرارة تشغيل تتراوح بين -30 درجة مئوية و +150 درجة مئوية. المحامل ذات قطر D > 240 مم مستقرة من الناحية الأبعاد حتى + 200 درجة مئوية.
محامل الكرات اللاصقة الزاوية ذات الأقفاص المصنوعة من البولياميد المقوى بالألياف الزجاجية مناسبة لدرجات حرارة تشغيل تصل إلى +120 درجة مئوية ، مقيدة بمادة القفص.
المحامل المغلقة مناسبة لدرجات حرارة العمل من -30 °C إلى +110 °C ، مقيدة بالزيوت والمواد المغلقة.
أقفاص
تحتوي محامل الكرات اللاصقة الزاوية ذات الأقفاص الصلبة المصنوعة من البولياميد المقوى بالألياف الزجاجية على اللاحقة TVP أو TVH.
أقفاص النحاس الصلبة لها اللاحقة MP
وتتوفر العوارض أيضًا مع أقفاص النافذة الصلبة المطبقة عالمياً (اللاحقة JP).
تحقق من المقاومة الكيميائية للبولياميد للدهون والزيوت الاصطناعية مع إضافات EP.
الزيت المتقدم في السن والإضافات في الزيت يمكن أن يضعف عمر تشغيل الأقفاص البلاستيكية عند درجات الحرارة العالية.
يجب مراعاة فترات تغيير الزيت.
NT1حامل كرة اتصال زاوية واحد السلسلة 7300 سلسلة 7316BL1G:
| تعريف المنتج | |
|---|---|
| د | 80 ملم |
| د | 170 ملم |
| ب | 39 ملم |
| أ | 72 ملم |
| زاوية الاتصال | 40 |
| في الدقيقة | 2.1 ملم |
| r1s دقيقة | 1.1 ملم |
| فئة الحرارة الشعاعية | المادة الموحدة |
| الكتلة | 4.23 كجم |
| العلامة التجارية | NTN |
| أداء المنتج | |
|---|---|
| الحمل الديناميكي، C | 135 كيلون |
| الحمل الثابت، C0 | 109 كيلون |
| الحد الأقصى للحمل بسبب التعب، Cu | 4.45 kN |
| نليم (زيت) | 5100 دورة في الدقيقة |
| نليم (الدهون) | 3800 دورة في الدقيقة |
| درجة حرارة التشغيل دقيقة، Tmin | -40 درجة مئوية |
| درجة حرارة التشغيل القصوى، Tmax | 120 درجة مئوية |
محامل الكرات الزاوية للاتصال 7316BL1G التطبيقات:
صف واحد: فولاذ آلة آلة، محرك عالية التردد، توربينات غازية، طرد مركزي، عجلة العجلات التفاضلية، العجلة الأمامية للسيارات الصغيرة، الخ.
صف مزدوج: مضخة الزيت، مدفع الجذور، ضاغط الهواء، جميع أنواع علبة التروس، مضخة حقن الوقود، آلات الطباعة، الخ
محامل الكرات ذات الاتصال الزاوي:
| التسمية | الأبعاد | ||
| d (ملم) | D (ملم) | B (ملم) | |
| 7200 BECBP | 10 | 30 | 9 |
| 7201 BECBP | 12 | 32 | 10 |
| 7202 BECBP | 15 | 35 | 11 |
| 7202 BECBP | 15 | 35 | 11 |
| 7203 BECBP | 17 | 40 | 12 |
| 7303 BECBP | 17 | 47 | 14 |
| 7204 BECBP | 20 | 47 | 14 |
| 7304 BECBP | 20 | 52 | 15 |
| 7302 BECBP | 15 | 42 | 13 |
| 7204 BECBP | 20 | 47 | 14 |
| 7304 BECBP | 20 | 52 | 15 |
| 7205 BECBP | 25 | 52 | 15 |
| 7305 BECBP | 25 | 62 | 17 |
| 7206 BECBP | 30 | 62 | 16 |
| 7206 BEGBP | 30 | 62 | 16 |
| 7207 BECBP | 35 | 72 | 17 |
| 7307 BECBP | 35 | 80 | 21 |
| 7208 BECBP | 40 | 80 | 18 |
| 7308 BECBP | 40 | 90 | 23 |
| 7209 BECBP | 45 | 85 | 19 |
| 7309 BECBP | 45 | 100 | 25 |
| 7210 BECBP | 20 | 90 | 50 |
| 7215 BECBP | 75 | 130 | 25 |
| 7315 BECBP | 75 | 160 | 37 |
| 7216 BECBP | 80 | 140 | 26 |
| 7316 BECBP | 80 | 170 | 39 |
| 7217 BECBP | 85 | 150 | 28 |
| 7317 BECBP | 85 | 180 | 41 |
| 7218 BECBP | 90 | 160 | 30 |
| 7318 BECBP | 90 | 190 | 43 |
| 7219 BECBP | 95 | 170 | 32 |
| 7319 BECBP | 95 | 200 | 45 |
| 7220 BECBP | 100 | 180 | 34 |
| 7306 BECBP | 30 | 72 | 19 |
| 7310 BECBP | 27 | 110 | 50 |
| 7211 BECBP | 21 | 100 | 55 |
| 7311 BECBP | 55 | 120 | 29 |
| 7212 BECBP | 60 | 110 | 22 |
| 7312 BECBP | 60 | 130 | 31 |
| 7213 BECBP | 65 | 120 | 23 |
| 7313 BECBP | 65 | 140 | 33 |
| 7214 BECBP | 70 | 125 | 24 |
| 7314 BECBP | 70 | 150 | 35 |
| 7320 BECBP | 100 | 215 | 47 |
| 7221 BECBP | 105 | 190 | 36 |
| 7321 BECBP | 105 | 225 | 49 |
| 7222 BECBP | 110 | 200 | 38 |
| 7322 BECBP | 110 | 250 | 50 |

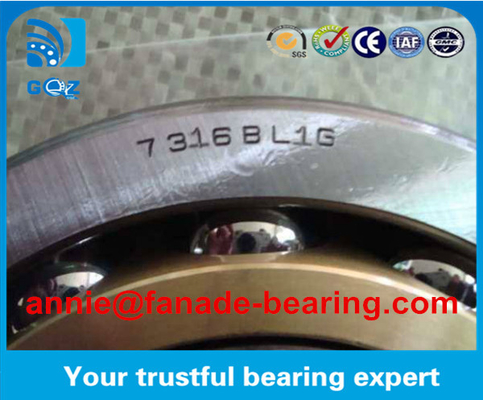

صور محامل الكرة الزاوية:
