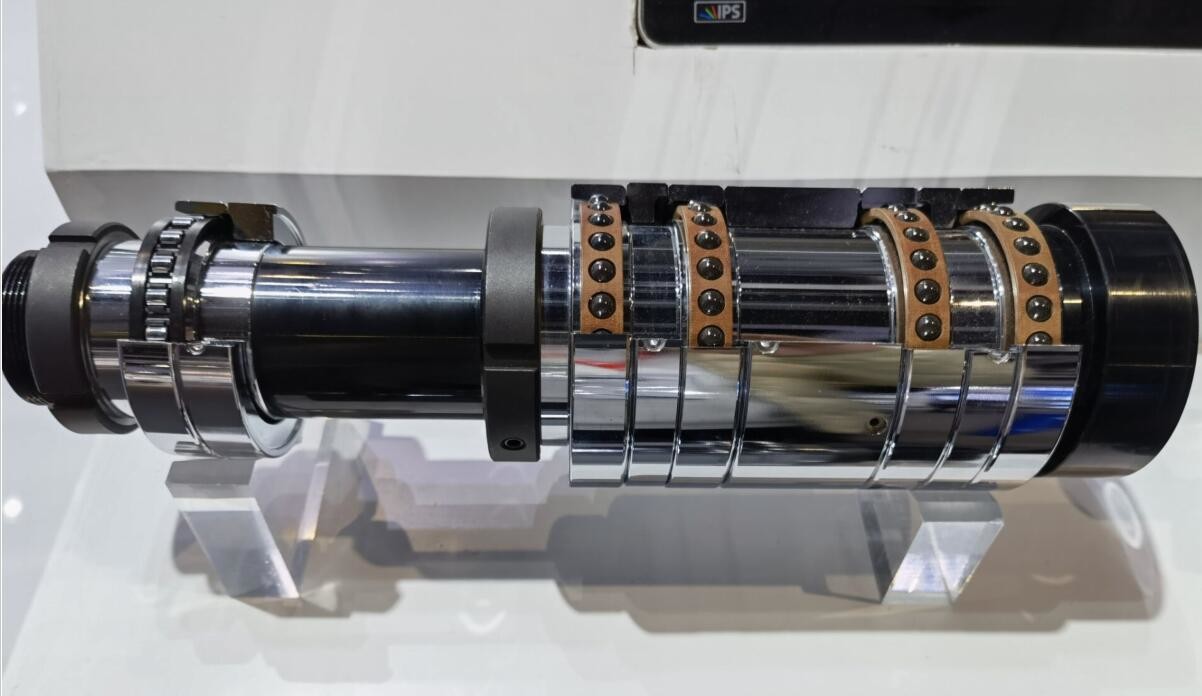

محمل اتصال زاوية واحد الصف

يمكن أن تحمل محامل الكرات الزاوية ذات الصف الواحد حمولة محورية في اتجاه واحد فقط. عندما يتعرض هذا النوع من المحامل لحمل شعاعي نقي ،لأن خط عمل حمولة العنصر المتحرك وخط عمل الحمل الشعاعي ليسا في نفس المستوى الشعاعي، يتم إنشاء عنصر محوري داخلي للقوة، لذلك يجب تثبيته في أزواج. هيكل محمل كرة اتصال زاوية في صف واحد: 1محامل كرات اتصال زاوية منفصلة الاسم الرمزي لهذا النوع من المحامل هو S70000. لا يوجد قفل على حلقة الحلبة الخارجية ، ويمكن فصلها عن حلقة الحلبة الداخلية والقفص والجمعية الكروية ، لذلك يمكن تثبيتها بشكل منفصل.يتم استخدام هذه الأنواع من المحامل المصغرة التي يقل قطرها الداخلي عن 10 ملم في الغالب في دوارات الجيروسكوب، المحركات الصغيرة وغيرها من الأجهزة التي لديها متطلبات عالية للتوازن الديناميكي والضوضاء والاهتزاز والاستقرار. 2محامل الكرات الزاوية غير القابلة لفصل قناة الحلقة من هذا النوع من المحامل لديها قفل ، لذلك لا يمكن فصل الحلقتين. هناك ثلاثة أنواع حسب زاوية الاتصال: زاوية الاتصال α=40°، مناسبة لحمل حمولة محورية أكبر. 2 زاوية الاتصال α=25°، تستخدم في الغالب في محامل المواسير الدقيقة؛ زاوية الاتصال α = 15 ° ، والتي تستخدم في الغالب في محامل الدقة الكبيرة.
