| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | معبأة في الكرتون أولاً ، ثم عززت بعلبة خشبية للتغليف الخارجي |
| فترة التسليم: | 3 أيام عمل بعد استلام الدفع الخاص بك |
| طريقة الدفع: | تي / تي أو ويسترن يونيون أو باي بال |
| قدرة التوريد: | 3000 قطعة في الشهر |
| السمة | القيمة |
|---|---|
| اسم المنتج | GE140ES |
| تصنيف الدقة | ABEC1 ABEC3 ABEC5 |
| النوع | نهاية قضيب |
| مادة الكرة | فولاذ كروم Gcr15 |
| القطر الداخلي | 140 ملم |
| القطر الخارجي | 210 ملم |
| السماكة | 90 ملم |

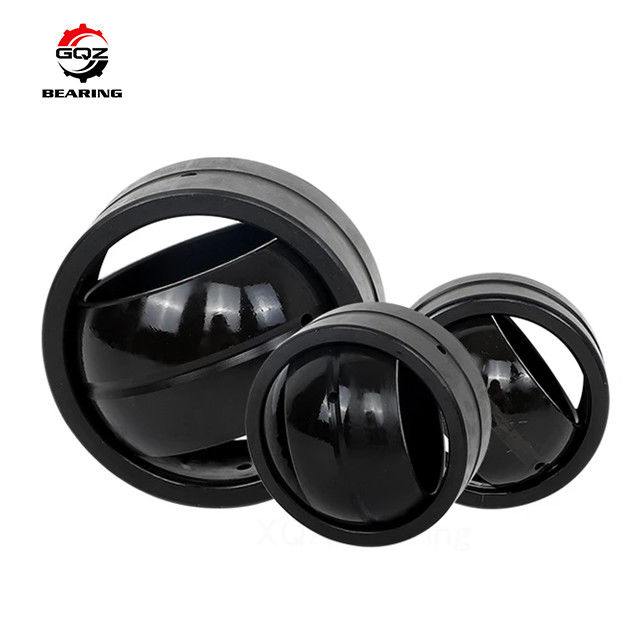

محمل وصلة نهاية القضيب GE140ES. GE..ES هو محمل كروي عادي قادر على تحمل كل من الأحمال الشعاعية الكبيرة وكذلك الأحمال المحورية ثنائية الاتجاه في نفس الوقت. يشتمل محمل GE..ES هذا على حلقة داخلية وخارجية بسطح انزلاقي كروي وبناء من نوع السباق من قطعة واحدة يوفر توافقًا ممتازًا بين الكرة والسباق. يمكن إعادة تزييت GE..ES هذا من خلال أخدود حلقي في السباق الخارجي مع فتحتين مترابطتين موضوعتين بزاوية 180 درجة وهو مثالي للتطبيقات التي تستخدم أحمال صدمات عالية وأحمال متناوبة عالية.
| حجم التجويف | 140 ملم |
| الحجم الخارجي | 210 ملم |
| السماكة | 90 ملم |
| نوع المحمل | محمل عادي كروي شعاعي |
| نوع الختم | محمل مفتوح، محمل مختوم 2RS |
| المادة | محمل فولاذي |
| الدرجة | محمل درجة صناعية |
| الدقة | p4 p5 p6 p0 abec5 |
| العلامة التجارية | محامل العلامة التجارية اليابانية |
| التعيين | d | D | B | C | الحمل الديناميكي (KN) | ثابت (كجم) | الوزن |
|---|---|---|---|---|---|---|---|
| GAC25S | 25 | 47 | 15 | 14 | 50 | 250 | 0.148 |
| GAC28S | 28 | 52 | 16 | 15 | 60 | 300 | 0.186 |
| GAC30S | 30 | 55 | 17 | 15 | 63 | 315 | 0.208 |
| GAC32S | 32 | 58 | 17 | 16 | 71 | 354 | 0.241 |
| GAC35S | 35 | 62 | 18 | 16 | 78 | 390 | 0.268 |
| GAC40S | 40 | 68 | 19 | 17 | 92 | 463 | 0.327 |
| GAC45S | 45 | 75 | 20 | 18 | 108 | 540 | 0.416 |
| GAC50S | 50 | 80 | 20 | 19 | 123 | 618 | 0.455 |
| GAC55S | 55 | 90 | 23 | 20 | 144 | 721 | 0.645 |
| GAC60S | 60 | 95 | 23 | 21 | 163 | 817 | 0.714 |
| GAC65S | 65 | 100 | 23 | 22 | 180 | 905 | 0.759 |
| GAC70S | 70 | 110 | 25 | 23 | 206 | 1030 | 1.04 |
| GAC75S | 75 | 115 | 25 | 24 | 220 | 1129 | 1.12 |
| GAC80S | 80 | 125 | 29 | 25.5 | 258 | 1290 | 1.54 |
| GAC85S | 85 | 130 | 29 | 26.5 | 284 | 1422 | 1.61 |
| GAC90S | 90 | 140 | 32 | 28 | 316 | 1580 | 2.09 |
| GAC95S | 95 | 145 | 32 | 29.5 | 350 | 1750 | 2.22 |
| GAC100S | 100 | 150 | 32 | 31 | 384 | 1923 | 2.34 |
| GAC105S | 105 | 160 | 35 | 32.5 | 423 | 2116 | 2.93 |
| GAC110S | 110 | 170 | 38 | 34 | 463 | 2318 | 3.68 |
| GAC120S | 120 | 180 | 38 | 37 | 547 | 2735 | 3.97 |
التشحيم المناسب أمر بالغ الأهمية للمحامل الكروية العادية، خاصة في البيئات الصعبة ذات الأحمال الثقيلة والدوران البسيط. بالنسبة لهذه الظروف، يوصى باستخدام شحم أو زيت شديد التحمل يمكنه تحمل الضغوط العالية ومقاومة الغسل. يجب تحديد فترات إعادة التشحيم المنتظمة بناءً على الحمل والسرعة والعوامل البيئية للتطبيق المحدد. ضع في اعتبارك استخدام موانع التسرب أو الأغطية الواقية المتوافقة مع تصميم المحمل الكروي العادي الخاص بك لمنع التلوث والاحتفاظ بالتشحيم، وبالتالي إطالة عمر المحمل وأدائه.
للتعامل مع البيئات المسببة للتآكل، يتم توفير المحامل الكروية العادية بشكل شائع في مواد مختلفة مقاومة للتآكل. تشمل الخيارات القياسية الفولاذ المقاوم للصدأ، والذي يوفر مقاومة جيدة للتآكل بشكل عام، أو بالنسبة للظروف الأكثر حدة، يمكن استخدام المحامل المصنوعة من سبائك خاصة مثل الفولاذ المقاوم للصدأ المزدوج أو تلك التي تحتوي على مواد بطانة PTFE (بولي تترافلوروإيثيلين). توفر هذه المواد، وخاصة تلك التي تعتمد على مادة PTFE، احتكاكًا منخفضًا ومقاومة كيميائية ممتازة، مما يجعلها مثالية للصناعات البحرية أو الصناعات الكيميائية حيث يمثل التآكل مصدر قلق كبير.
|
|
