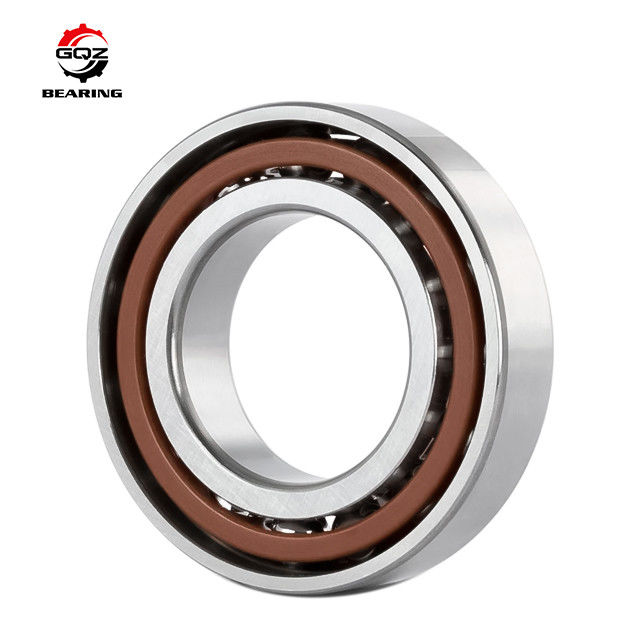

المحترفين صف مزدوج زاوية الاتصال حلقات الكرة 7205 ACD / P4A
1كرة الاتصال الزاوية مواصفات المحامل:
|
نموذج المحامل |
7205 ACD/P4A |
| المواد | Gcr15 |
| النوع | محمل كرة اتصال زاوية |
| الحجم (ملم) | 25*52*15 |
| القياس الأساسي للحمل الديناميكي | 13 KN |
| القياس الأساسي للحمل الثابت | 7 KN |
| الحد الأقصى لحمل التعب | 0.29 KN |
| الكتلة (كيلوغرام) | 0.128 كيلوغرام |
2.التطبيق
تستخدم في العديد من مناطق مصانع الصلب الكبيرة،صناعة الورق و خفض السرعةالطيران والفضاء والبحرية والسكك الحديدية والمعادن والصلب والتعدين والكهرباء وتصنيع الآلات والطباعة والإلكترونيات والمنسوجات والمواد الغذائية والكيماويات والسيارات والدوال ومحركات الاحتراق الداخلي والمولداتتوربينات الغاز، المنخفض11
ثلاثة.وصف المنتج
يمكن أن تحمل محامل الكرة اللاصقة الزاوية الحمل الشعاعي والحمل المحوري في نفس الوقت. زاوية الاتصال أعلى ، وقدرة الحمل المحوري أعلى ،الدقة العالية والسرعة العالية عادة ما تأخذ زاوية الاتصال 15 درجة.
محامل الكرات زاوية الاتصال صف واحد تحمل فقط اتجاه الحمل المحوري في الحامل الحمل الشعاعي سوف يسبب قوة محورية إضافية.والحد فقط من العمود أو قذيفة في اتجاه التحول المحوري. زاوية الاتصال الكرة زاوية الاتصال حمالة زاوية الاتصال هي 40 درجة، لذلك يمكن أن تحمل حمولة محورية كبيرة.
أربعة.منتجاتنا
| الإيقاع رقم | د | د | ب |
| 7000C | 10 | 26 | 8 |
| 7000AC | 10 | 26 | 8 |
| 7001C | 12 | 28 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002C | 15 | 32 | 9 |
| 7002AC | 15 | 32 | 9 |
| 7003C | 17 | 35 | 10 |
| 7003AC | 17 | 35 | 10 |
| 7004C | 20 | 42 | 12 |
| 7004AC | 20 | 42 | 12 |
| 7005C | 25 | 47 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006C | 30 | 55 | 13 |
| 7006AC | 30 | 55 | 13 |
| 7007C | 35 | 62 | 14 |
| 7007AC | 35 | 62 | 14 |
| 7008C | 40 | 68 | 15 |
| 7008AC | 40 | 68 | 15 |
| 7009C | 45 | 75 | 16 |
| 7009AC | 45 | 75 | 16 |
| 7010C | 50 | 80 | 16 |
| 7010AC | 50 | 80 | 16 |
| 7011C | 55 | 90 | 18 |
| 7011AC | 55 | 90 | 18 |
| 7012C | 60 | 95 | 18 |
| 7012AC | 60 | 95 | 18 |
| 7013C | 65 | 100 | 18 |
| 7013AC | 65 | 100 | 18 |
| 7014C | 70 | 110 | 20 |
| 7014AC | 70 | 110 | 20 |
