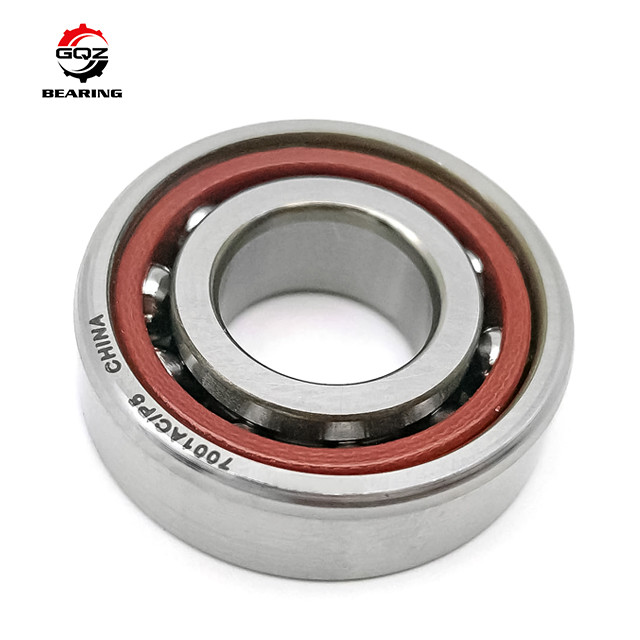

الدقة الصلب الاتصال الزاوي الكرة تحمل 7001AC الحجم 12 * 28 * 8
1. الاتصال الزاويتحمل مواصفة :
| نوع المحمل | تحمل الاتصال الزاوي |
| نموذج تحمل | 7001AC |
| ماركة | الفقير / جي كيو زي / AAA |
| الحجم (مم) | 12*28*8 |
| الوزن (كجم) | 0.024 كجم |
| مخزون | كافٍ |
| تشحيم | زيت |
| طلب | السيارات، الدرفلة، التعدين، المعادن |
2. المواد:
كروم ستيل، ستانلس ستيل، سيراميك
جميع المواد المستخدمة في محاملنا (بما في ذلك الحلقات الداخلية/الخارجية، والبكرات، والكرات، والأقفاص) هي من أفضل الموردين في الصين، وفقًا للمعايير الدولية، ونقوم بفحص المواد بنسبة 100% قبل الإنتاج.
الدقة: P0، P5، P6، P4
موعد التسليم:
البضائع الجاهزة والمخزون عادة في غضون 10-15 يوما
وفقا لكمية الطلب الخاص بك
3 . القدرة الإنتاجية :
تم تجهيز ورشة العمل بخط إنتاج أوتوماتيكي متقدم ونظام كشف الجودة الشامل. تعتمد المعالجة الحرارية على تقنية متقدمة للتصلب المارتنسيتي في حمام الملح. يمكن أن يتراوح نطاق الأحجام من 10 مم (القطر الداخلي) إلى 1000 مم (القطر الخارجي). يمكن أن يكون الناتج السنوي أكثر من 5000، 000 مجموعة. تتوفر أيضًا محامل غير نمطية مخصصة وتصنيع المعدات الأصلية.
4 . الميزة التنافسية:
أ. مقارنة مع الشركة التجارية، كما لدينا مصنعنا الخاص
ب. مقارنة بالمصنع، يسهل التواصل معنا.
ج. تم إنتاج منتجاتنا تحت نظام اختبار الجودة الصارم.
5.طلب:
السيارات والجرارات والأدوات الآلية والآلات الكهربائية ومضخات المياه والآلات الزراعية وآلات النسيج وما إلى ذلك.
6 .جدول حجم محامل الاتصال الزاوي:
| تحمل رقم. | الأبعاد الرئيسية | تقييمات السرعة (ص / دقيقة) | تقييمات الحمل الأساسية | (كجم) | ||||
| د | د | ب/ج/ت | شحم | زيت | ديناميكي (كيلو نيوتن) | ثابت (كيلو نيوتن) | كتلة | |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7000ج | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7001ج | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7002ج | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7003ج | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7004ج | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7005ج | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7006ج | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7007ج | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7008ج | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 10000 | 12000 | 0.26 |
| 7009ج | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7010ج | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7011ج | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7012ج | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7013ج | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7014ج | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7015ج | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7016AC | 80 | 125 | 22 | 53.4 | 50.6 | 5800 | 7200 | 0.93 |
| 7016ج | 80 | 125 | 22 | 58.7 | 55.3 | 8000 | 11000 | 0.93 |
| 7017AC | 85 | 130 | 22 | 54.6 | 53.7 | 5500 | 6800 | 0.97 |
| 7017ج | 85 | 130 | 22 | 60.1 | 58.7 | 7600 | 10000 | 0.97 |
| 7018AC | 90 | 140 | 24 | 65.2 | 63.3 | 5100 | 6400 | 1.26 |
| 7018ج | 90 | 140 | 24 | 71.7 | 69.1 | 7100 | 9400 | 1.26 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7200ج | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7202ج | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7203ج | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 ب | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7204ج | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 ب | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7205ج | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 ب | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7206ج | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 ب | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7207ج | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208 ب | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| 7208ج | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 ب | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7209ج | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 ب | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7210ج | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 ب | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7211ج | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 ب | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7212ج | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213 ب | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7213ج | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 ب | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7214ج | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
| 7215 ب | 75 | 130 | 25 | 71.7 | 59.3 | 4300 | 5800 | 1.23 |
| 7215ج | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7216AC | 80 | 140 | 26 | 85.3 | 71.5 | 5400 | 6700 | 1.5 |
| 7216 ب | 80 | 140 | 26 | 77.1 | 65 | 4000 | 5400 | 1.5 |
| 7216ج | 80 | 140 | 26 | 92.8 | 77.5 | 7500 | 9900 | 1.5 |
| 7217AC | 85 | 150 | 28 | 98.6 | 83.6 | 5000 | 6300 | 1.87 |
| 7217 ب | 85 | 150 | 28 | 89.2 | 76 | 3800 | 5000 | 1.87 |
| 7217ج | 85 | 150 | 28 | 107 | 90.6 | 7000 | 9200 | 1.87 |
| 7218ج | 90 | 160 | 30 | 123 | 105 | 6500 | 8600 | 2.3 |
| 7305 ب | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7306 ب | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7307 ب | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7308 ب | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7309 ب | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7310 ب | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7311 ب | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7312 ب | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7313 ب | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7314 ب | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7316 ب | 80 | 170 | 39 | 127 | 100 | 3500 | 4700 | 3.85 |
| 7317 ب | 85 | 180 | 41 | 137 | 112 | 3300 | 4400 | 4.53 |
| 7408 ب | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7410 ب | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7412ب | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7408BM | 40 | 110 | 27 | - | - | - | - | 1.41 |
| 7416 ايه سي ام | 80 | 200 | 48 | - | - | - | - | 7 |
معلومات الشركة
التعليمات
كيف يمكنني تحديد زاوية الاتصال الصحيحة لتطبيق محمل كروي الاتصال الزاوي الخاص بي؟
يعد اختيار زاوية الاتصال الصحيحة لمحمل كروي ذو اتصال زاوي أمرًا بالغ الأهمية لتحقيق الأداء الأمثل. تحدد زاوية التلامس، التي تتراوح عادة من 15 درجة إلى 40 درجة، سعة الحمولة المحورية للمحمل. الزوايا السفلية (على سبيل المثال، 15 درجة -25 درجة) مناسبة للتطبيقات ذات الأحمال المحورية المعتدلة ولكنها تتطلب دورانًا عالي السرعة، كما هو الحال في المحركات الكهربائية. يمكن للزوايا الأعلى (على سبيل المثال، 30°-40°) أن تتحمل الأحمال المحورية الأثقل، مما يجعلها مثالية لعلب التروس أو المضخات. إن فهم متطلبات التشغيل المحددة، بما في ذلك نوع الحمولة وحجمها وسرعة الدوران واحتياجات الدقة، سوف يرشدك في اختيار محمل كروي الاتصال الزاوي بزاوية الاتصال الأكثر ملاءمة.
ما هو التحميل المسبق، ولماذا هو مهم في سياق محامل كروية الاتصال الزاوي؟
يشير التحميل المسبق في محامل الكرات ذات الاتصال الزاوي إلى إدخال حمل محوري طفيف عن عمد أثناء التجميع لإزالة اللعب بين الكرات والسباقات، مما يعزز الصلابة والدقة. وهذا مهم بشكل خاص في الآلات عالية الدقة مثل آلات CNC، حيث يتطلب الأمر الحد الأدنى من رد الفعل العكسي والاستقرار العالي. من خلال ضبط التحميل المسبق بعناية، يمكن تحسين دقة تشغيل المحمل وصلابته. ومع ذلك، يمكن أن يؤدي التحميل المسبق المفرط إلى زيادة الاحتكاك وتوليد الحرارة وتقليل عمر المحمل. لذلك، يعد إعداد التحميل المسبق المتوازن أمرًا حيويًا لاستغلال الإمكانات الكاملة للمحامل الكروية ذات التلامس الزاوي دون المساس بطول عمرها.
