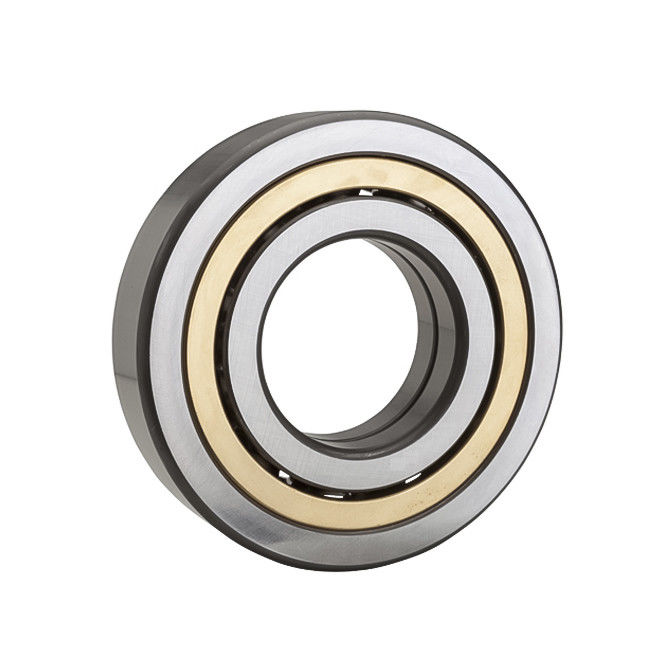

SKF محوري 4 نقطة محاور اتصال زاوية مصغرة QJ320 Z2
1. الاتصال الزاويمحامل المواصفات :
| نوع المحامل | محمل الاتصال الزاوي |
| نموذج المحامل | QJ320 |
| العلامة التجارية | SKF/ FAG / GQZ / AAA |
| الحجم (ملم) | 100*215*47 |
| الوزن (كيلوغرام) | 9.3 كجم |
| الأسهم | كفى |
| التشحيم | النفط |
| التطبيق | السيارات، طاحونة، التعدين، المعادن |
2خصائص محامل الكرات الزاوية:
محامل الكرات اللاصقة الزاوية: 7000C (α = 15 درجة) ، 7000AC (α = 25 درجة) و 7000B (α = 40 درجة) من عدة أنواع.لا يمكن الجمع بين الفصل العام للداخل والخارج من الحلقة الحمل الشعاعي والحمل المحوري والحمل المحوري في اتجاه واحد- القدرة على تحميل المحورية للقرار من زاوية الاتصال، زاوية الاتصال أكبر، والقدرة على تحمل الأحمال المحورية العالية.هذا النوع من محمل عمود أو السكن للحد من الانتقال المحوري في اتجاه واحد.
3. نوع محمل الكرة اللاصقة الزاوية
محامل كرات اتصال زاوية من صف واحد: 7100series، 7200series، 7300series، 7400series
سلسلة مزدوجة محامل كرة اتصال زاوية: 52series، 53series، 3200series، 3300series
محامل كرة اتصال زاوية مجتمعة
محامل كرة اتصال أربع نقاط
الميزة التنافسية:
a. مقارنة مع الشركة التجارية، كما لدينا مصنعنا الخاص
ب. بالمقارنة مع المصنع نحن سهل التواصل.
c. منتجاتنا تم إنتاجها تحت نظام اختبار الجودة الصارمة.
خمسة.المواصفات:
NSK محمل اتصال أربع نقاط QJ320
1السرعة العالية
2دقة عالية
3حياة طويلة
4أعلى الأحمال الشعاعية والمحورية
يمكننا أيضاً أن نقدم الألواح التالية:
| الإيقاع رقم | أبعاد الحدود ((ملم) | معايير الحمل الأساسية ((ن)) | الحد من السرعات ((RPM)) | الكتلة ((kg) | |||||
| د | د | ب | r دقيقة | حوالي | C0a | الدهون | النفط | تقريباً | |
| QJ1018 | 90 | 140 | 24 | 1.5 | 94000 | 208000 | 3 400 | 4 800 | 1.45 |
| QJ218 | 160 | 30 | 2 | 164000 | 320 ألف | 3200 | 4 300 | 2.75 | |
| QJ318 | 190 | 43 | 3 | 235000 | 450 ألف | 2 800 | 3 800 | 6.4 | |
| QJ1019 | 95 | 145 | 24 | 1.5 | 96 500 | 220 ألف | 3 400 | 4500 | 1.5 |
| QJ219 | 170 | 32 | 2.1 | 177000 | 340 000 | 3،000 | 4،000 | 3.35 | |
| QJ319 | 200 | 45 | 3 | 251 000 | 495 000 | 2 600 | 3 600 | 7.4 | |
| QJ1020 | 100 | 150 | 24 | 1.5 | 98 500 | 232 ألف | 3200 | 4 300 | 1.6 |
| QJ220 | 180 | 34 | 2.1 | 199000 | 390 000 | 2 800 | 3 800 | 4 | |
| QJ320 | 215 | 47 | 3 | 300 ألف | 640 000 | 2 400 | 3 400 | 9.3 | |
| QJ1021 | 105 | 160 | 26 | 2 | 115000 | 269000 | 3،000 | 4،000 | 2 |
| QJ221 | 190 | 36 | 2.1 | 217000 | 435 000 | 2 600 | 3 600 | 4.7 | |
| QJ321 | 225 | 49 | 3 | 305 000 | 640 000 | 2 400 | 3200 | 10.5 | |
| QJ1022 | 110 | 170 | 28 | 2 | 139000 | 315 000 | 2 800 | 3 800 | 2.5 |
| QJ222 | 200 | 38 | 2.1 | 235000 | 490 000 | 2 600 | 3 400 | 5.6 | |
| QJ322 | 240 | 50 | 3 | 320 ألف | 710 000 | 2 200 | 3،000 | 12.5 | |
| QJ1024 | 120 | 180 | 28 | 2 | 147000 | 350 ألف | 2 600 | 3 600 | 2.65 |
| QJ224 | 215 | 40 | 2.1 | 265،000 | 585000 | 2 400 | 3200 | 6.9 | |
| QJ324 | 260 | 55 | 3 | 360 000 | 835000 | 2000 | 2 800 | 15.4 | |
معلومات الشركة
الأسئلة الشائعة
كيف يمكنني تحديد زاوية الاتصال الصحيحة لتطبيق محامل الكرة اللاصقة الزاوية؟
اختيار زاوية الاتصال الصحيحة لـ محامل كرة الاتصال الزاوي أمر حاسم لأداء مثالي. زاوية الاتصال ، التي تتراوح عادة من 15 ° إلى 40 ° ،يحدد قدرة حمولة المحورالزوايا المنخفضة (على سبيل المثال، 15°-25°) مناسبة للتطبيقات مع الحمل المحوري المتوسط ولكن تتطلب دوران عالية السرعة، مثل في المحركات الكهربائية.30°-40°) يمكن أن تتحمل أحمال محورية أثقلفهم متطلبات التشغيل المحددة، بما في ذلك نوع الحمل وحجمها وسرعة الدوران واحتياجات الدقة،سوف يرشدك في اختيار محمل الكرة الاتصال الزاوية مع زاوية الاتصال المناسبة.
ما هو التحميل المسبق ، ولماذا هو مهم في سياق محامل الكرة اللاصقة الزاوية؟
يشير التحميل المسبق في محامل الكرات اللاصقة الزاوية إلى الإدخال المتعمد لحمل محوري طفيف أثناء التجميع لإزالة اللعب بين الكرات والسباقات ، مما يعزز الصلابة والدقة.هذا مهم بشكل خاص في الآلات عالية الدقة مثل آلات CNC، حيث يتطلب الحد الأدنى من رد الفعل والثبات العالي. من خلال ضبط الحمولة المسبقة بعناية ، يمكن تحسين دقة تشغيل المحامل وتصلبها. ومع ذلك ، يمكن تحسينالحمل المسبق المفرط يمكن أن يؤدي إلى زيادة الاحتكاك، توليد الحرارة ، وتقليل عمر المحامل. لذلك ، فإن إعداد تحميل مسبق متوازن أمر حيوي لاستغلال الإمكانات الكاملة لحاويات الكرات اللاصقة الزاوية دون المساس بعمرها الطويل.
