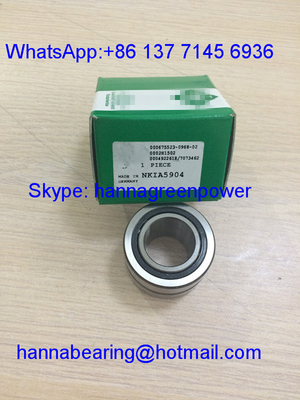

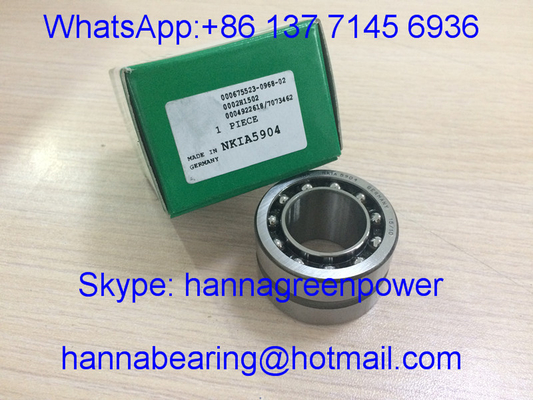

NKIA5904- XL / NKIA5904 محامل كرة الاتصال الزاوي / X - الحياة رولي الإبرة 20 * 37 * 23mm

1. نظرة عامة على المنتج

NKIA5904 و NKIA5904-XL عبارة عن محامل مركبة مدمجة من إبرة أسطوانية + كرة زاوية أحادية الاتجاه، بأبعاد خارجية موحدة، تجويف داخلي d=20 مم، قطر خارجي D=37 مم، عرض إجمالي B=23 مم، قطر مسار الحلقة الداخلية F=25 مم، الحد الأدنى للشطف r=0.3 مم. تدمج سلسلة NKIA هيكلين دوارين في وحدة واحدة: إبر أسطوانية كثيفة تتحمل حملًا شعاعيًا ثقيلًا، وكرات فولاذية بزاوية اتصال تتحمل قوة دفع محورية أحادية الاتجاه، وتحقق تحديدًا شعاعيًا + محوريًا واحدًا في مساحة مقطع عرضي رفيعة محدودة، وتصميم حلقة داخلية قابلة للفصل لسهولة التركيب والتفكيك. SKF ...

• NKIA5904: محمل مركب أساسي قياسي، أداء حمل قياسي مستقر، فعال من حيث التكلفة للمعدات التقليدية متوسطة السرعة ذات التأثير الخفيف؛
• NKIA5904-XL: نسخة محسنة مطورة من XL X-life، دقة طحن مسار محسنة، تصنيف موحد لعناصر الدوران، مقاومة إجهاد معززة وعمر خدمة ممتد، مناسبة لظروف التشغيل عالية السرعة ذات الدورات الطويلة المستمرة.

جميع الحلقات والإبر الأسطوانية والكرات الفولاذية تعتمد على فولاذ المحامل GCr15 مع معالجة تقوية شاملة؛ أقفاص فولاذية مختومة تفصل عناصر الدوران بالتساوي لتجنب التآكل بالاصطدام. تصميم مفتوح من الطرفين يدعم التشحيم بالزيت مع تبديد ممتاز للحرارة، يتحمل فقط الحمل الشعاعي بالإضافة إلى الحمل المحوري أحادي الاتجاه، ويستخدم على نطاق واسع في علب التروس المصغرة، وطاولات الدوران الآلية، وأعمدة لف المنسوجات، وتجميعات كاميرات آلات التعبئة والتغليف، ومعدات النقل المدمجة ذات قيود المساحة الشعاعية الصارمة.

2. المواصفات الفنية

معلمات القاعدة الموحدة

التجويف الداخلي d: 20 مم
القطر الخارجي D: 37 مم
العرض الإجمالي B: 23 مم
قطر مسار الحلقة الداخلية F: 25 مم
الحد الأدنى للشطف r: 0.3 مم
الهيكل: محمل إبرة أسطوانية + كرة زاوية أحادية الاتجاه مدمج، حلقة داخلية قابلة للفصل، قفص فولاذي مختوم
مادة عناصر الدوران والحلقات: فولاذ محامل كروم عالي الكربون GCr15
الخلوص الشعاعي القياسي: CN خلوص عادي، خلوص C3 موسع قابل للتخصيص
السرعة المرجعية: 14000 دورة في الدقيقة
سرعة تشحيم الزيت المحددة: 17200 دورة في الدقيقة
نطاق درجة حرارة التشغيل: -20 درجة مئوية ~ 110 درجة مئوية
الوزن الصافي: 0.105 كجم

NKIA5904

الحمل الشعاعي الديناميكي الأساسي Cr: 21600 نيوتن
الحمل الشعاعي الساكن الأساسي C0r: 28000 نيوتن
الحمل المحوري الديناميكي الأساسي Ca: 3790 نيوتن
الحمل المحوري الساكن الأساسي C0a: 4210 نيوتن
حمل حد التعب Pu شعاعي: 3350 نيوتن
تصنيف عمر الخدمة: عمر تصميم صناعي قياسي

NKIA5904-XL

الحمل الشعاعي الديناميكي الأساسي Cr: 23700 نيوتن
الحمل الشعاعي الساكن الأساسي C0r: 25500 نيوتن
الحمل المحوري الديناميكي الأساسي Ca: 4900 نيوتن
الحمل المحوري الساكن الأساسي C0a: 7400 نيوتن
حمل حد التعب Pu شعاعي: 4700 نيوتن
تصنيف عمر الخدمة: نسخة محسنة مطورة من XL طويلة العمر ومقاومة للتعب
رسومات الأبعاد الكاملة، منحنى الحمل، وبيانات اختبار المتانة عالية السرعة لطرازين متاحة عند طلب العميل.

3. المزايا الرئيسية

1. هيكل مدمج مركب الكل في واحد، يحقق وظيفة تحمل الحمل الشعاعي الثقيل + تحديد محوري واحد في مقطع عرضي شعاعي فائق النحافة، يوفر مساحة تصميم الغلاف ويقلل من كمية مجموعة المحامل الإجمالية
2. درجتان من الأداء (NKIA5904 القياسي / NKIA5904-XL المطورة) تتناسبان مع ظروف العمل المختلفة: التشغيل المتقطع العام والتشغيل عالي السرعة طويل الدورة المستمر ذو الحمل الثقيل
3. هيكل حلقة داخلية قابلة للفصل، تركيب وتفكيك مريح بالضغط على العمود، لا يوجد تلف بالتفكيك المتداخل للعمود أو مسار المحمل
4. تصميم مزدوج لعناصر الدوران: توفر الإبر الأسطوانية سعة تحمل شعاعية كبيرة، وتتحمل الكرات ذات الزاوية الاتصال بشكل موثوق قوة دفع محورية أحادية الاتجاه لتحديد إزاحة المحور أحادي الجانب
5. هيكل مفتوح بالكامل مغمور في زيت التشحيم للتبريد الكافي، دوران عالي السرعة مستقر بدون فشل تآكل بدرجة حرارة عالية تحت التشغيل المستمر الطويل
6. خيارات قابلة للتخصيص: دروع معدنية Z أحادية/مزدوجة، أختام مطاطية RS، ترقية خلوص C3، دقة عالية P5، علامة ليزر OEM، تعبئة شحم خاص بدرجة حرارة عالية

تبسيط فعال لهيكل تحديد النقل المدمج وتقليل معدل فشل اهتزاز إزاحة المحور للمعدات

4. التطبيقات

مجموعة المحامل المركبة من إبرة زاوية الاتصال المزدوجة NKIA5904 / NKIA5904-XL هذه مطابقة على نطاق واسع لمعدات الأتمتة الصناعية المدمجة الخفيفة والمتوسطة:

• علب تروس تخفيض مصغرة، تجميعات تحديد شعاعي-محوري لعمود الإدخال/الإخراج لصندوق النقل الصغير
• طاولات دوارة آلية، محامل دعم آلية دوارة كام مصغرة
• آلات لف خيوط المنسوجات، وحدات دعم دفع أحادية الاتجاه لأسطوانة الشد في آلات النسيج الصغيرة
• معدات تعبئة الطعام، آلات طباعة خفيفة أعمدة نقل مدمجة عالية السرعة
• أعمدة مساعدة هيدروليكية دقيقة، مكونات تحديد دوران خفيفة الوزن لمعدات طبية صغيرة
• قطع غيار بديلة لما بعد البيع لمعدات ذات محامل إبرة مركبة شعاعية-محورية أحادية الاتجاه بتجويف 25 مم

حل محامل تحديد مدمج مثالي مزدوج الأداء للمساحات الشعاعية الضيقة في الآلات الدوارة الصناعية

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل إبرة زاوية الاتصال المركبة من سلسلة NKIA
• طرازان متطابقان تمامًا في الأبعاد مع محامل سلسلة NKIA5904 القياسية الدولية، حجم تركيب متناسق وتفاوت تجميع
• خدمة OEM و ODM مخصصة كاملة تدعم دروع معدنية ZZ، أختام مطاطية RS، خلوص C3 موسع وترقية دقة عالية
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، اكتشاف طحن مسار المحمل فائق الدقة، تصنيف موحد لعناصر الدوران واختبار دورة التعب المتبادل عالي السرعة قبل التسليم
• فريق هندسة المحامل المركبة المحترف يقدم إرشادات تركيب مطابقة للغلاف والعمود في غضون 24 ساعة
• خطوط تجميع إنتاج جماعي مستقرة بأسعار جملة تفضيلية للمصنعين الدائمين لمعدات الأتمتة والمنسوجات

نحن نركز على التصميم الموفر للمساحة المدمجة، وأداء الحمل الشعاعي-المحوري المدمج المستقر، والتعاون طويل الأمد المربح للجانبين مع مشتري المعدات الصناعية العالمية

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ كروم المحامل GCr15
• تحويل دقيق، تقوية وتطبيع، وتشطيب فائق لمرآة مسار المحمل للحلقات الداخلية والخارجية
• معالجة تخفيف الإجهاد بدرجة حرارة ثابتة لتثبيت أداء مقاومة تشوه الحلقة تحت الحمل المتناوب الشعاعي-المحوري المدمج
• اختبار أداء تفاضلي مستهدف: اختبار متانة الدورة القياسية لـ NKIA5904، اختبار تسريع الشيخوخة لمقاومة التعب طويلة الأمد لـ NKIA5904-XL X-life
• تصنيف الإبر الأسطوانية والكرات الفولاذية، تجميع القفص الفولاذي المختوم، وإعادة فحص الأبعاد والمظهر الكامل لكل طراز قبل تعبئة زيت مقاوم للصدأ والشحن

كل دفعة من محامل سلسلة NKIA5904 تمر باختبار دورة حمل شعاعي-محوري مدمج متبادل عالي السرعة لضمان التشغيل المستقر طويل الأمد داخل معدات النقل المدمجة

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل إبرة زاوية الاتصال المركبة القياسية NKIA5904 الفعالة من حيث التكلفة والمحسنة NKIA5904-XL طويلة العمر لعلب التروس المصغرة ومعدات تحديد المواقع الدوارة الآلية، فأرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات تركيب معلمات مطابقة تجويف الغلاف والعمود من مهندسين متخصصين في المحامل المركبة
• اقتراحات حلول محامل مخصصة بما في ذلك متغيرات دروع معدنية مزدوجة ZZ وأختام مطاطية RS وخيارات خلوص موسع C3
• سعر جملة مباشر تنافسي من المصنع للطلبات المجمعة المختلطة من طرازين

أرسل كمية الشراء المطلوبة لكل طراز وبيئة سرعة الحمل التشغيلية للمعدات للحصول على عرض أسعار رسمي مفصل

8. الأسئلة الشائعة

1. س 1: ما هو الفرق بين NKIA5904 و NKIA5904-XL؟
   ج 1: أبعاد التركيب الخارجية متطابقة تمامًا؛ NKIA5904 هو الإصدار الأساسي القياسي للمعدات متوسطة السرعة المتقطعة؛ NKIA5904-XL هو طراز محسّن طويل العمر مطور من X-life مع حد إجهاد أعلى، مناسب للتشغيل المستمر عالي السرعة عالي التحمل لمدة 24 ساعة.
2. س 2: ما هي أنواع الأحمال التي يمكن أن تتحملها محامل NKIA المركبة؟
   ج 2: يمكنها تحمل حمل شعاعي ثقيل في نفس الوقت مع قوة دفع محورية أحادية الاتجاه، ولا يمكنها تحمل حمل محوري ثنائي الاتجاه؛ اختر سلسلة NKIB إذا كان تحديد المحور ثنائي الاتجاه مطلوبًا.
3. س 3: ما هي ميزة تصميم الحلقة الداخلية القابلة للفصل؟
   ج 3: يمكن تركيب الحلقة الداخلية بشكل منفصل على العمود أولاً، ثم يتم ضغط الحلقة الخارجية مع تجميعات الإبر والكرات في الغلاف، مما يقلل بشكل كبير من صعوبة التجميع ويتجنب خدش المحمل أثناء التركيب.
